Dziękujemy za zakup naszego produktu.Aby zapewnić bezpieczeństwo i wiele lat, complication; bezproblemowe działanie produktu, należy zapoznać się z instrukcją przed użyciem tego produktu.

Zdjęcia i parametr techniczny są tylko dla Państwa odniesienia, Jak w przypadku szczególnych okoliczności, prosimy o kontakt z aktualnym produktem.

1.0 Wprowadzenie

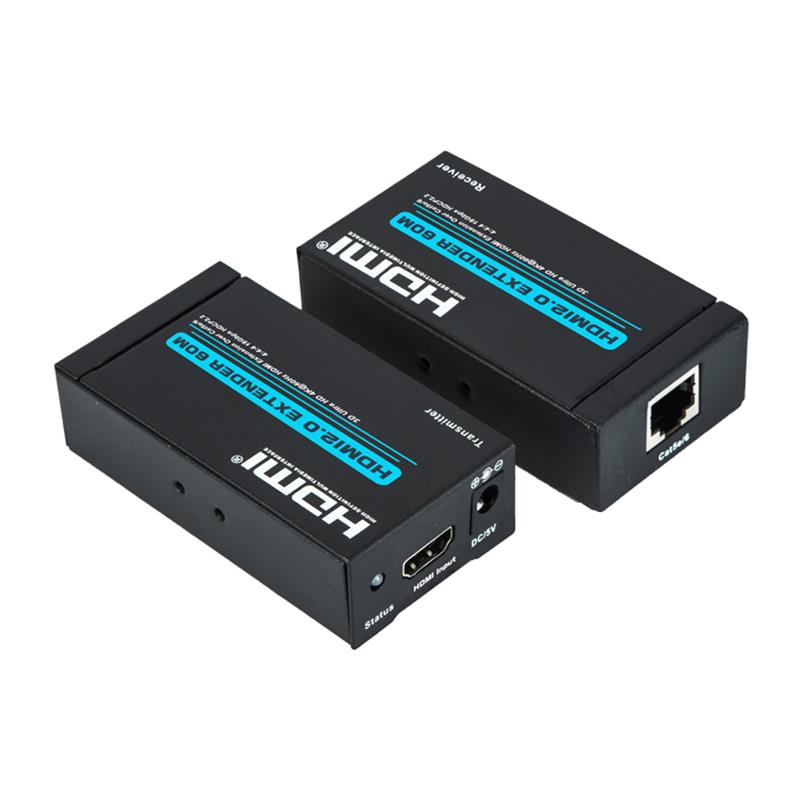

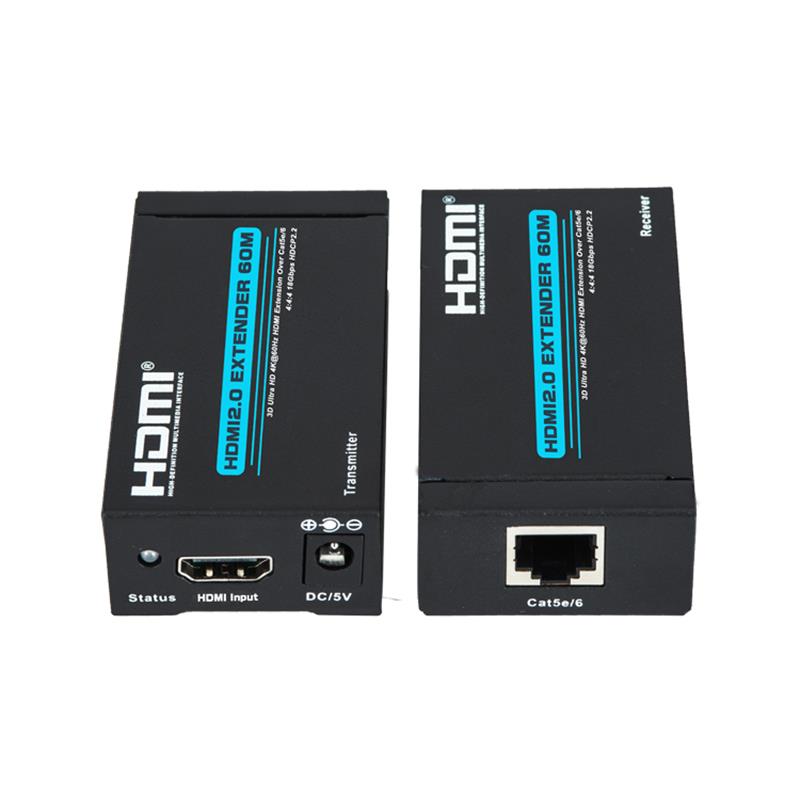

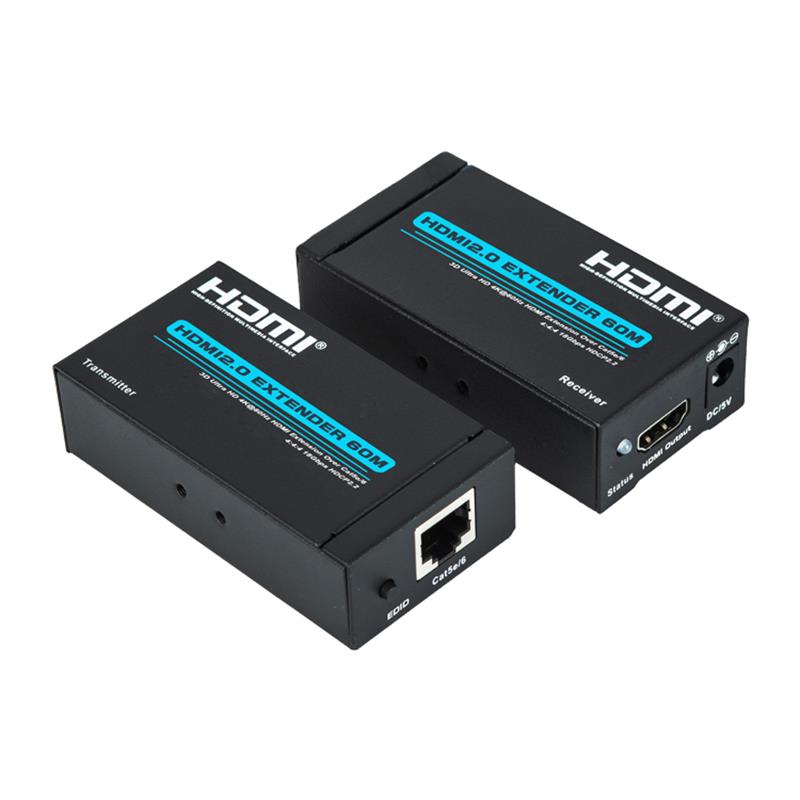

W HDMI2.0 60M rozszerzacz HDMI używa jednego kabla Cat5e/6(zalecane) zamiast kabla HDMI, można rozszerzyć sygnał 4K na 60 Meters.Celem rozszerzacza jest uzyskanie długodystansowej transmisji sygnałów za pomocą tanich przewodów.

2.0 Funkcje

1) zgodny z HDMI2.0, HDCP2.2 i DVI 1.0;

2) Kable transmisyjne:cat5e lub cat-6 (zalecane) do 60   liczniki zamiast kabli HDMI są połączone między TX i RX   Rozszerzacz;

3) Wsparcie formatu wideo do 4k2k@ 60Hz 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4:4,i do 4k2k@60Hz 12bitem YCBCR 4:4:4;

4) Wsparcie dla sekwencyjnego formatu obrazu 3D do 1080p@ 60;

5) Wsparcie przełącznika EDID;

6) Wsparcie formatu audio:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) Rozszerzanie drogi transmisji i poprawa sygnału przesyłowego;

Akcesoria do pakowania 3.0

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

1.HDMI Transmiter -----------------1PCS

2.HDMI Receiver ---------------1PCS

3.Zasilanie---------------------2PCS

4.Instrukcja użytkownika-------------------1PCS

Specyfikacja 4.0

Długość kabla CAT-6 pomiędzy Transmiterem i Receiver -------------------------------------------------------------------

HDMI Input/Output------------------------4Kx2K@60Hz/1080p/1080i/720p/5776p/576i/480p/480i

Obsługa formatu audio ---------------------------DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

Max pasdmiot--------------------------------------------------------------------------------------------------

Max Ward rate---------------------------------------------------------------------------------------------------

"Input Video Signal..."

Wyjście sygnału DDC...

Input/Outp HDMI kablowy dystans----------------------------------------------------------------------------------

Max pracujący obecnie-------------------------------------------------------------------------------------------

Power adapter format --------------------------Input:AC (50HZ, 60HZ) 100V-240V; Wyjście: DC5V/1A

Operowanie zakresu temperatury-------------------------------------------------------------------------------------------------

Opening Humidity range----------------------------------------------------------------------------------------

Wymiary (L x W x H---------------------------------------------82x43.5x23.

5.0 Połącz i Operuj

5.1 Podłącz urządzenie źródłowe z nadajnikiem za pomocą jednego kabla HDMI (Max=10M).

5.2 Połącz urządzenie wyświetlające z odbiornikiem za pomocą jednego kabla HDMI (Max=10M).

5.3 Połącz TX z RX o jeden kat5e/6(Max=60M).

5.4 Połącz zasilanie z TX i RX.

5.5 Wskaźnik LED:Gdy sygnał jest wprowadzony do pracy, stałe niebieskie światło.

6.0 Instalacja i środki ostrożności

W celu uniknięcia wstrząsu elektrycznego, uszkodzenia produktu i ochrony bezpieczeństwa, należy zwrócić uwagę na:

1.       Proszę powoli podłączyć lub odłączyć kable sygnałowe i nie często podłączyć, odłączyć lub wstrząsnąć nimi.

Dwa.       Sprzęt nie powinien być umieszczony pod słońcem, deszcz i wilgoć lub   Bez wentylacji.

3.       Nie należy umieszczać na urządzeniu przedmiotów ciekłych.

4.       Nie instalować urządzeń w pobliżu źródeł ciepła, takich jak ogień, zasilanie lub inne wzmacniacze wytwarzające ciepło.

5.       Nie umieszczać metalu lub innych przedmiotów do urządzeń, oprócz przyłączania kabli do portów.

Sześć.       Nie niszcz sprzętu samodzielnie; powinien by ć utrzymany przez profesjonalny personel obsługi technicznej.
