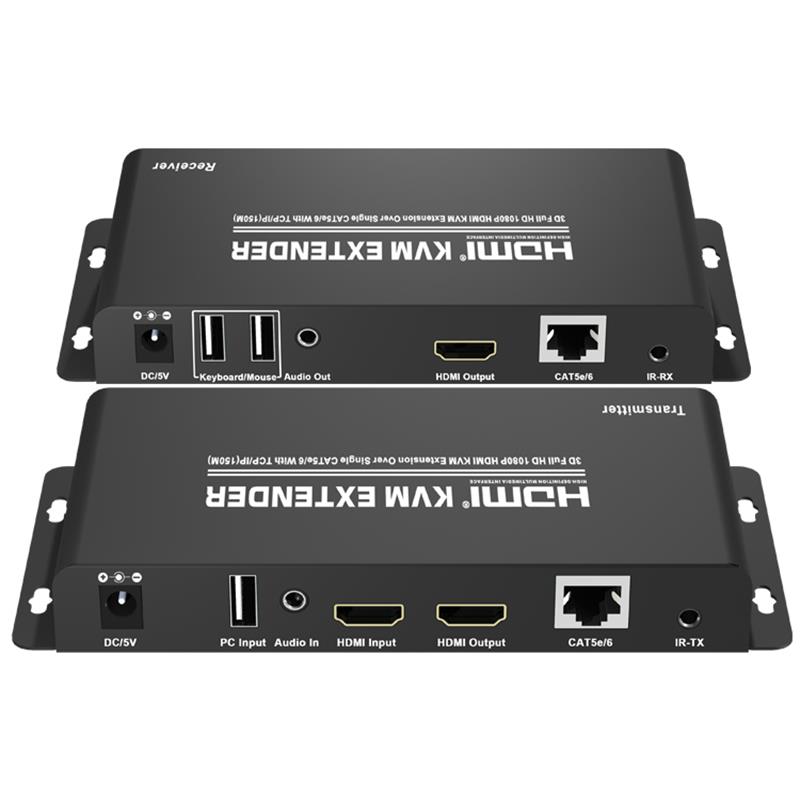

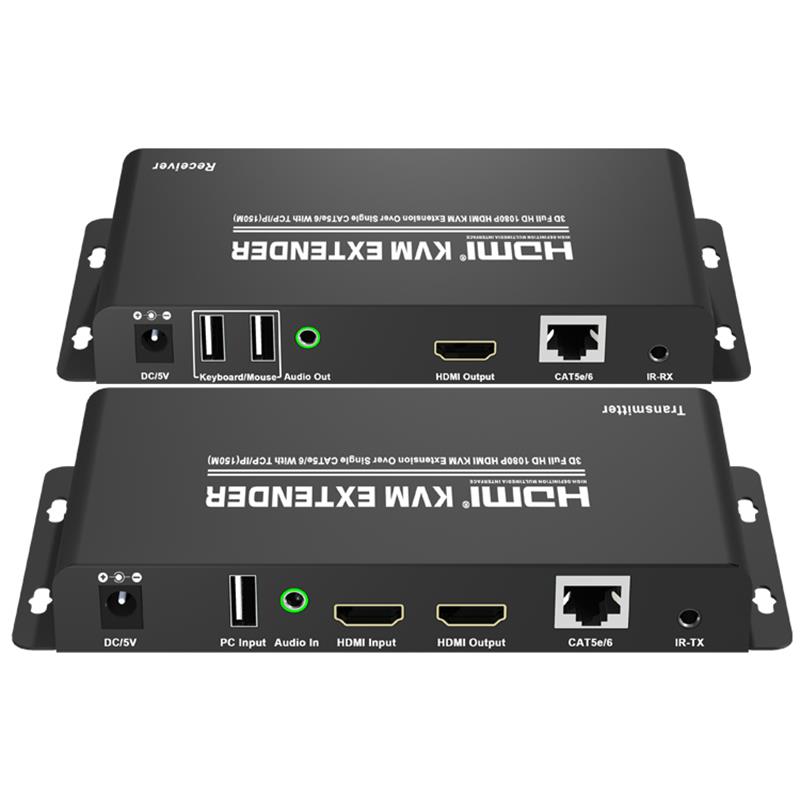

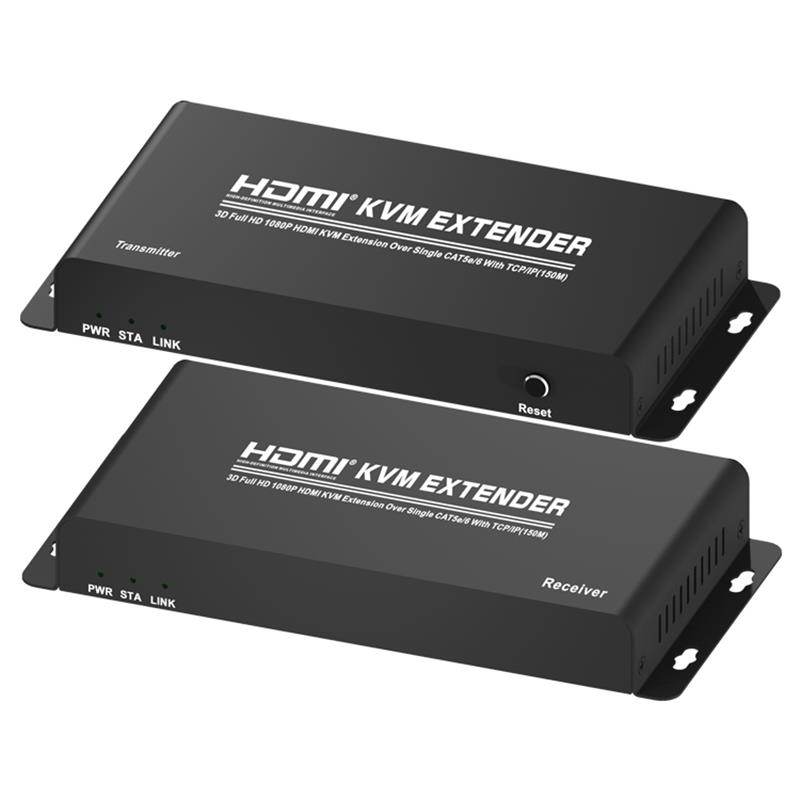

1.0 WPROWADZENIE

Ten rozszerzacz HDMI KVM jest oparty na standardzie TCP/IP.Transmituje maksymalnie 150 metrów z Twojego źródła HDMI lub DVI-D do wyświetlacza HD za pomocą pojedynczego kabla CAT5e/6.

W tym samym czasie, to jest również wygodne do przesyłania HDMI źródła audio i wideo w trybie point-to-point, z trybu jednego punktu do wielu i z trybie połączenia kaskadowego.

2.0 FEATURES

1.Sygnał   transmisja   :CAT5e/6(zalecane)   kable   up   do   150   metry   zamiast   w   HDMI   kable   są   połączone   pomiędzy   TX   i   RX   Rozszerzenie.

2.Wsparcie HDMI 1.3/HDCP1.1 & 1.2;

3.Wsparcie wejścia/wyjścia:480i/p,576p,720p,1080i/p;

4.Obsługa trybu point-to-point, tryb od jednego punktu do wielu oraz kaskada   tryb połączenia;

5.802.3 Ethernet standard;

6.Obsługa IR kontroli, można kontrolować STB lub Blue-Ray DVD w miejscu odbioru przez   zdalne sterowanie;

7.Projektowanie czystego sprzętu, wtyczki i gry, brak potrzeby dodatkowego oprogramowania;

8.Obsługa zdalnego sterowania IR 20/60KHz,NEC;

9.Wsparcie odległość sterowana przez klawiaturę i mysz.

ZAWARTOŚĆ OPAKOWANIA 3.0

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

HDMI Extender Transmiter ----------------------------------------------------------------------

HDMI Extender Receiver ----------------------------------------------------------------------

IR Transmiter -------------------------------------------------------------------------------

IR Receiver --------------------------------------------------------------------------------

5V DC Power Supply adapter ------------------------------------------------------------------

USB Data Cable-----------------------------------------------------------------------------

Operacja Ręczna ----------------------------------------------------------------------------

4.0 SPECYFIKACJE

HDMI Version----------------------------------------------------------------------------------------

Transmiter Input Ports ------------------------HDMIx1(AF),USB(BF)x1

Transmiter Output Ports --------------HDMIx1(AF),RJ45x1,IR TXx1

Receiver Input Ports-----------------...

Receiver Outpot Ports---------------------HDMIx1(AF),USB(AF)x2

Częstotliwość i Szerokość...

Input/Output Resolutions------------------------------------------480i/p,5720p,1080i/p

Audio...

IR zdalne sterowanie------------------------------------------------------------------------------------

ESD Protection Human Body Model --------------"Special 1778kV (powietrze-gap absolutorium)

                                                                                  Pomiary 1777; 4kV (wyładowanie kontaktowe)

Operująca Temperatura-------------------------------0 do2730C ~ 40 do730C / 32 do730F ~ 104 730F;

Magazynowa Temperatura -----------------------------------20 2730C ~ 60 do730C // -4 doublics ~ 140 do730F

Względna Wilgotność-------------------------------------------------------------------------------

Wymiary (mm-----------------------------------------------------------------------------------170-------------
