Dziękujemy za zakup naszego produktu.Aby zapewnić bezpieczeństwo i wiele lat, co\35539;39; Bezprawne działanie produktu, należy zapoznać się z instrukcją przed użyciem tego produktu.

OPIS 1.0

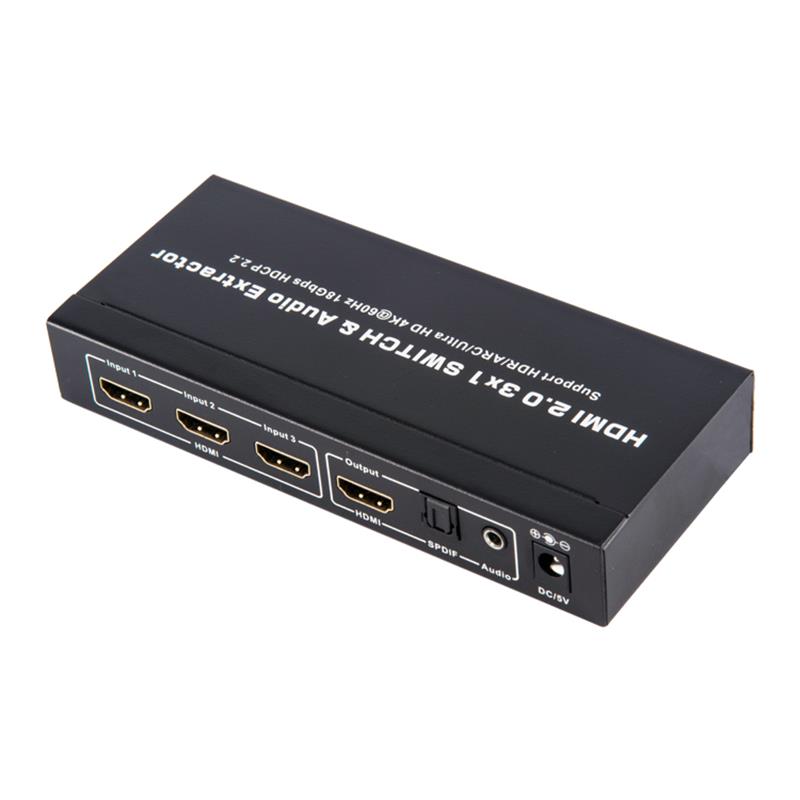

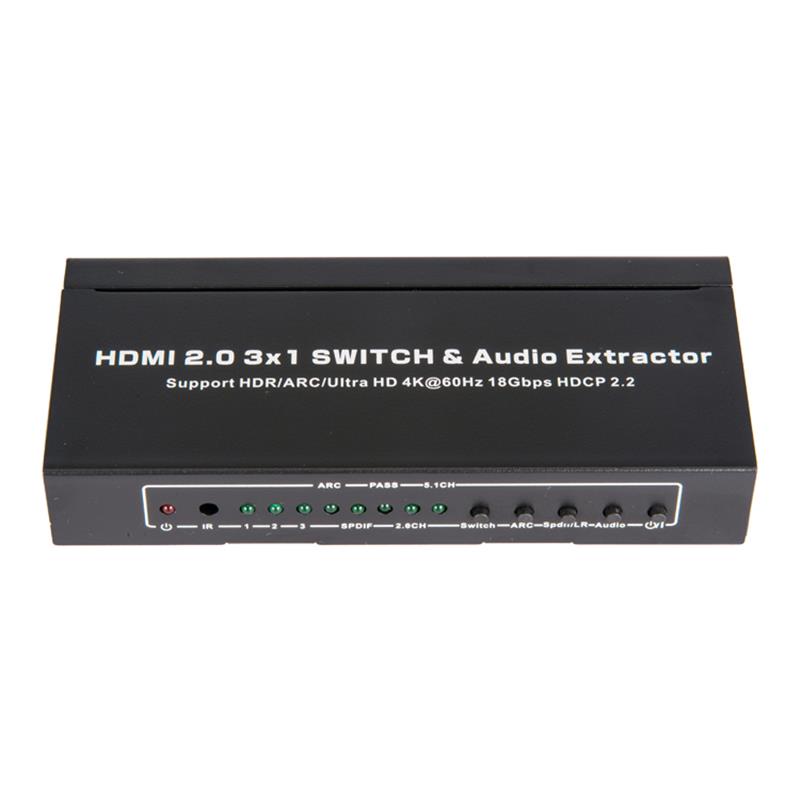

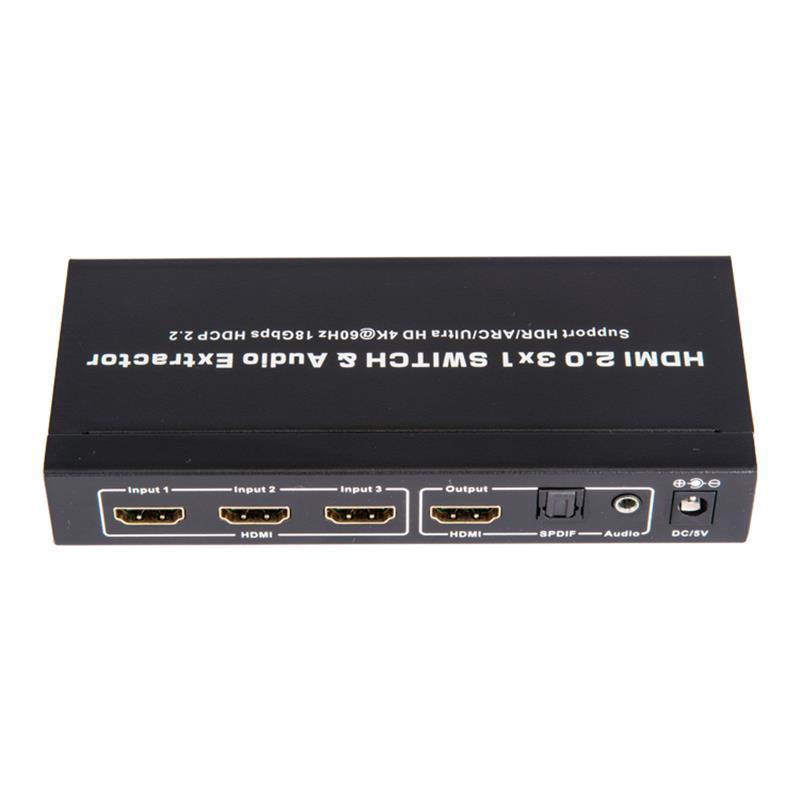

Urządzenie jest jednym z wielu portów HDMI ekstraktor audio z wsparciem HDR, ARC, 3D i 4KX2K, który może łatwo przełączyć wiele źródeł HD lub jednego inteligentnego źródła MHL na jeden wyświetlacz HD.Także każdy ze źródeł wejściowych obsługuje ekstrakt audio za pomocą kanału audio SPDIF i LR.Urządzenie Switcher obsługuje funkcję ARC, która może przywrócić audio do odbiornika AV.

2.0 FEATURES

1.Wejście: HDMI x 3(HDMI/MHL 1 port obsługuje MHL).

Dwa.Wyjście: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

3.Przełączanie odbywa się automatycznie przez siebie, gdy sygnał jest obecny w portach;

4.zgodny z HDMI2.0, HDCP2.2 i DVI 1.0;

5.Obsługa formatu wideo do 4k2k@ 30Hz 24bit RGB/YcbCR

  4:4:4/YCBCR4:4:4:4,i do 4k2k@60Hz 12bitem YCBCR 4:4:4;

7.Obsługuje 12-bitowy Głęboki Kolor na kanale, maksymalnie 36-bitowy wszystkie kanały.

Osiem.Obsługa 3.0Gbps TMDS/600MHz piksel clock rate per channel, maksimum

  Całkowita wydajność TMDS to 18Gbps.

Dziewiątka.Obsługuje nieskompresowany dźwięk, taki jak LFCM.

10.Obsługuje skompresowane audio, takie jak DTS Digital, Dolby Digital, DTS-HD,

    i Dolby True HD.

12.Obsługuje przejście HDMI.

13.Obsługuje cyfrowy surround do 7.1CH na wyjściu HDMI.

14.Wsparcie do 5.1CH cyfrowy surround na wyjściu Toslink.

15.Obsługuje do 2.0 kanał analogowy stereo na wyjściu stereo.

16.Obsługuje Standard Audio, DSD Audio, i HBR (HBR) Audio.

17.Obsługuje ARC (kanał powrotu audio).

3.0 DOSTĘPSTWA DLA OPAKOWANIA

1.HDMI/MHL ekstraktor audio ------1 PCS

2.Instrukcja obsługi...

3.Zasilanie------------------------------1 PCS

4.Zdalny Kontroler--------------1 PCS(nieobowiązkowo)

4.0 WNIOSEK

Przełącza on kilka tras sygnałów HDMI z urządzenia źródłowego, takich jak DVD, odbiornik satelitarny, zestaw-top Box, DV Aparat, odbiornik A/V i inne urządzenie z dostępem do wysokiej rozdzielczości, takie jak wyświetlacz HDTV i płaski ekran HDMI.

5.0 JAK TO DZIAŁA

1.Użyj kabla HDMI do podłączenia źródła HDMI do portu wejściowego.

Dwa.Użyj kabla HDMI do podłączenia wyświetlacza HDMI do portu wyjściowego.

3.Dla połączenia audio, wybierz jedną z poniższych opcji.

  a.Aby korzystać z przejścia HDMI, użyj kabla HDMI od kroku 2 do   podłączyć odbiornik audio do portu wyjściowego HDMI.Twój dźwięk   Odbiorca będzie musiał wydać sygnał wideo na wyświetlacz HD.

  b.Aby użyć Toslink a, użyj kabla Toslink do podłączenia się do urządzeń audio.(Uwaga: Toslink nie obsługuje Dolby Digital Plus.Proszę zmienić   Źródło wejściowe, co\Sapno3539;wyjście audio do innego ustawienia, w razie potrzeby.)

  c.Aby korzystać z coaxial, użyj kabla koncentrycznego do podłączenia do audio stereo   Sprzęt.

4.Podłącz adapter zasilania.

5.Uwaga: Jeśli używasz kabla Toslink, upewnij się, że gumowa osłona   końcówka została już usunięta z obu stron przed podłączeniem   do urządzeń.

6.0 Parametry techniczne

HDMI Source Input Port---------------------------------------------------------------------------------

Wyświetl Wyjście z urządzenia-----------------------------------------------------------------------------------

Źródło Port Connector-------------------------------------------------------------------------------

Wyświetl Device Port Connector-----------------------------------19 PIN HDMI

HDCP Compliant-------------------------------------------------------------------------------------

Single Link Range-------------------------------------------------------------------------------------------

Input Video Signal--------------------------------------------------------------------------------------

Wpis DDC Signal----------------------------------------------------------------------------------------

Głęboki Kolor------------------------------------------------------------------------------------------

HDMI Version------------------------------------------------------------------------------------------   4Kx2K@50/60Hz

Wyjście audio----HDMI pass-through;Up to 7.1CH;SPDIF wyjście do 5.1 ch;3.5mm audio wyjściowe

Band---------------------------------------------------------------------------------------------

Sygnał Speed----------------------------------------------------------------------------------------

Długość kabla wejściowego-------------------"Komórka 88804ft/15m 24 AWG HDMI z dużą prędkością   Kabel at1080P@ 24bit 60Hz

Długość wyjściowego kabla------------------doublice 8804ft/15m 24 AWG HDMI z dużą prędkością   Kabel at1080P@ 24bit 60Hz

Kablowy standard------------------------------------------------------------------------------------

Vertical Frequency Range---------------------------------------------------------------------------------

Power Consufiction------------------------------------------------------------------------------------

Operacja Temperatura----------------------------...

Pracujące napięcie-------------------------------------------------------------------------------------------

Power Adaptor-------------------------------------------------------------------------------------------

Net weight---------------------------------------------------------------------------------------------

Wymiary: L*W*H(mm)-------------------------------------------150 21565;25

7.0 Instalacja i środki ostrożności

W celu uniknięcia wstrząsu elektrycznego, uszkodzenia produktu i ochrony bezpieczeństwa, należy zwrócić uwagę na:

1.Proszę powoli podłączyć lub odłączyć kable sygnałowe i nie często podłączać, odłączyć, lub   Potrząśnij nimi.

2.Sprzęt nie powinien być umieszczony pod słońcem,, deszcz i wilgoć lub   Bez wentylacji.

3.Na urządzeniu nie należy umieszczać przedmiotów ciekłych.

4.Nie instalować urządzeń w pobliżu źródeł ciepła, takich jak ogień, zasilanie lub inne wzmacniacze wytwarzające ciepło.

5.Nie wkładać metalu lub innych przedmiotów do urządzeń oprócz   podłączanie kabli do portów.

6.Nie niszcz sprzętu samodzielnie; powinien on by ć utrzymany przez   profesjonalny personel obsługi technicznej.
