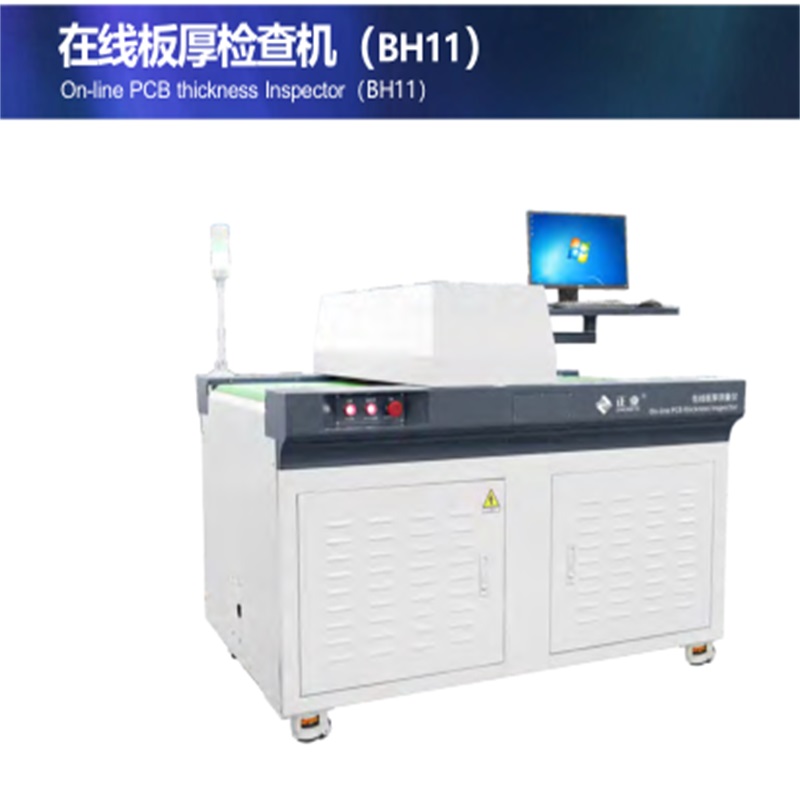

On-line kontroler grubości PCB (BH11)

STOSOWANIE

Maszyna do kontroli grubości płyt on-line znajduje zastosowanie w PCB / PCBA, przemyśle motoryzacyjnym, obróbce skrawaniem i innych branżach. Przyjmuje bezdotykowy pomiar laserowy. Może dokładnie mierzyć grubość płyty dociskowej PCB, tworzyw sztucznych i folii.

CHARAKTERYSTYKA

1. Wysoka jakość: wykrywanie on-line może zmniejszyć wydajność wadliwych produktów, a bezdotykowy pomiar laserowy jest przyjmowany bez efektu destrukcyjnego;

2. Wysoka wydajność: wydajność pomiaru wynosi 6-8s / PC;

3. Dokładne dane: dokładność testu wynosi aż ± 5 μm;

4. Grubość płytki testowej: 0-12 mm, szeroki zakres grubości odpowiedniej płytki;

5. Indywidualna maszyna do pomiaru grubości styków dla PCB z zielonym olejem.

PARAMETR TECHNICZNY

POZYCJA                                                                       SPECYFIKACJE

Rodzaj pomiaru                                                   Pomiar bezdotykowy

Punkt pomiarowy                                                     1. Samowybieranie

                                                                      2. Oprogramowanie do ustalenia, średnio 5 punktów testowych lub 9 punktów testowych.

Zakres pomiaru grubości płyty                               0-12 mm

Dokładność testu                                               ± 5μm (element standardowy)

                                                                      0-20 μm (w porównaniu z mikrometrem, stopień wypaczenia PCB < 0,8 mm)

Zakres rozmiarów płytki testowej                                       250 mm × 250 mm-650 mm × 620 mm

Wydajność testu                                                                 6-8S / szt

Dokładność pozycjonowania punktu testowego                                         ± 3 mm

Model czujnika                                                         LK-coriolis (keyence)

Rozdzielczość czujnika                                                             0,025 μm

Laserowa średnica czujnika                                             Φ 50μm (laser)

Prędkość platformy                                                         6 m / min, 12 m / min

Statystyka danych                                                                     tak

Funkcja płyty zbierającej                                                 Opcjonalny

Temperatura środowiska pracy                                   22 ± 3 ° C

Wymaganie mocy                                                 AC 220 V 50 Hz

Dopływ powietrza                                                                 0,6-0,8 MPa

Moc                                                                               2kW

Waga                                                                           500 kg

Wygląd Wymiary (dł. X szer. X wys.)                 1536 × 1245 × 1420 mm (platforma 900 mm)
