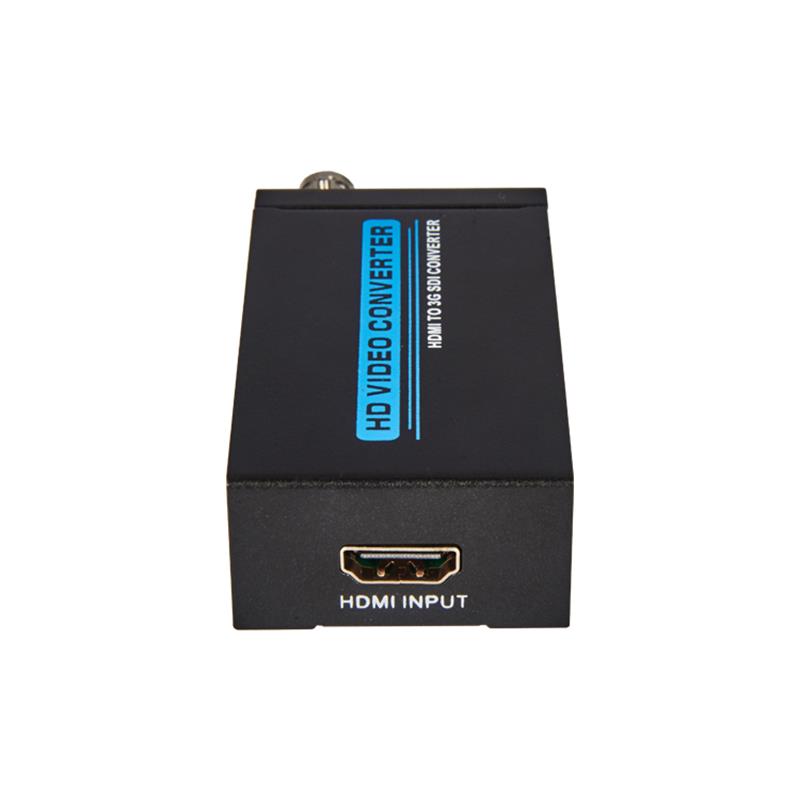

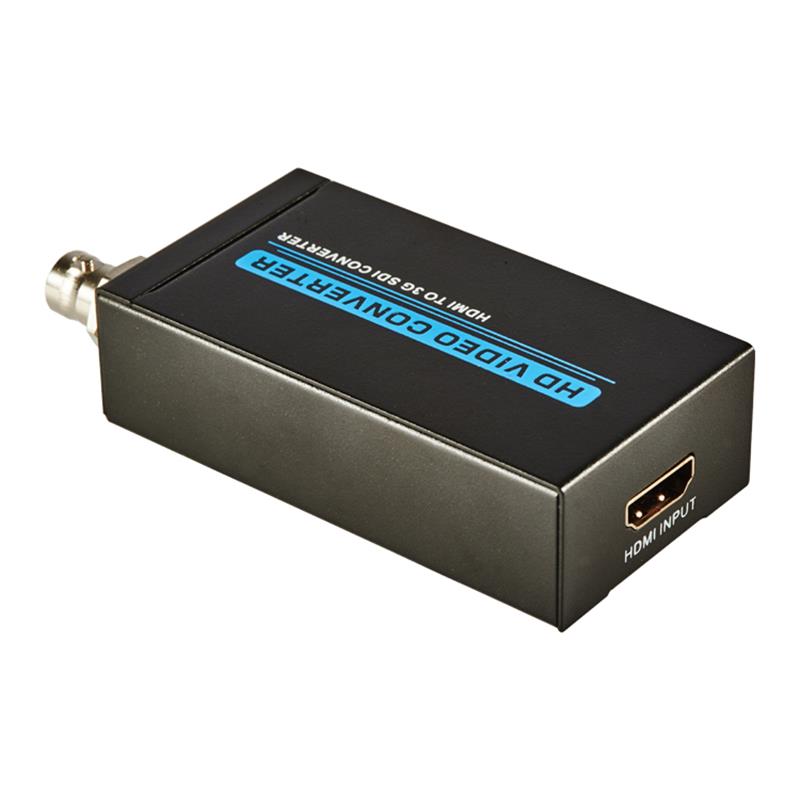

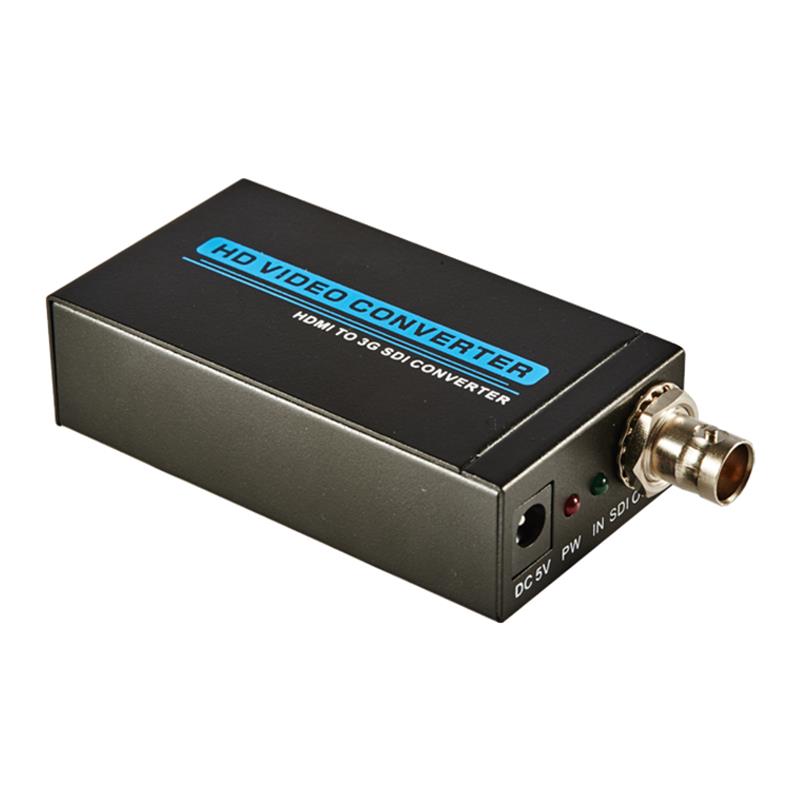

1.0 Wprowadzenie

Dzięki Mini HDMI do SDI converter sygnały HDMI mogą być wyświetlane na wyświetlaczu SDI, przy jednoczesnym zapewnieniu wysokiej szybkości bitu 2.970 Gbit/s, co daje sygnał o wysokiej rozdzielczości bez utraty wartości.Dla profesjonalistów oznacza to, że teraz łatwiej jest konwertować sygnał HDMI wysokiej rozdzielczości z dźwiękiem do SDI w celu transmisji na odległość i wyświetlać swoją pracę na wyświetlaczu SDI.

2.0 Funkcje

Obsługa HDMI1.3 HDCP1.1/1.2

2.02 Pokazuje źródło HDMI na wyświetlaczu SDI. Interfejs SDI działa na podstawie bitratów 2.970 Gbit/s, 2.970/1.001 Gbit/s,

1.485 Gbit/s, 1.485/1.001 Gbit/s i 270 Mb/s.

2.03 Obsługa czasu wejścia HDMI: 480i/59.94, 5720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/29.97/30/50/59.94/60.

2.04 Konwertuje sygnał HDMI do SDI:

480i/576i do SD-SDI (SMPTE 259M-C, przy wskaźnikach bitów 270 Mbit/s), 720p/1080i do HD-SDI (SMPTE 292M, z szybkością bitu 1.485 Gbit/s lub   1.485/1.001 Gbit/s), 1080p do 3G-SDI (SMPTE 424M/425M-AB, z szybkością bitu 2.970 Gbit/s   i 2.970/1.001 Gbit/s)

2.05 Obsługa odległości wyjściowej SDI do 100 metrów (3G-SDI), 200-metrów   (HD-SDI), lub 300 metry (SDI)

3.0 Akcesoria opakowaniowe:

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

(1)HDMI DO SDI CONVERTER--------------------------------1Pcs

(2)5V DC Power Adaptor------------------------------------------------------------------------

(3)User Manual------------------------------------------------------------------------------

4.0 Specyfikacje

Port wejściowy   ---------------------------------------------------------------------------------------------

Out Port--------------------------------------------------------------------------------------------

SDI Transmission Rates----------------2.970 Gbit/s i 2.970/1.001 Gbit/s

In/Out Resolution----480i, 5720p/50/59.94,60, 1080i/50/94.94/60   1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply----------------------------------------------------------------------------------------

ESD Protection Human Body Model---------------------...   Pomiary 1777; 4kV (wyładowanie kontaktowe)

Wymiary-----------------------------------82mm x 43.5mm x 23mm

Waga-----------------------------------------------------------------------------------------------

Operująca Temperatura-----------------------------0 compliance 176C ~ 40 complint176C // 32 176F ~ 104 1722F

Temperatura magazynowa-----------------------------20 niespotykany ~176C ~ 60 niespotykany,----------4 176F ~ 140 176F

ELative Humidity------------------------------------------------------------------------------------

Power Consufiction (Max----------------------------------------------------------------------------------
