1.0 Wprowadzenie

HDMI TO SDI 1 communications 2x2154.4 dystrybucja rozdzielczości SDI pozwala 1 HDMI video source na wyświetlanie jednocześnie 4 SDI/HD-SDI/3G-SDI.Ten produkt jest wbudowany w automatyczną identyfikację i kompatybilny z SD-SDI, HD-SDI, 3G-SDI wszystkich format ów sygnału SDI.Jest to wspornik 2.97Gbps pasma i obsługuje bezprzewodową transmisję na duże odległości.

2.0 Funkcje

1.         1 HDMI   wejście   sygnał   podzielone   do 4   SDI   zlew   urządzenia.

Dwa.         Obsługuje HDMI1.3,HDCP1.1/1.2

3.         Obsługuje 8bit doublics 12289;12bit doublics 12289;24bit doublics 12289;32bit doublics 12289;36bit deep color.

4.         Obsługuje czas wejścia HDMI: 480i/59.94, 570p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

5.         Obsługuje format SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s).

Sześć.         Konwersja sygnału HDMI do SDI:   480i/576i do SD-SDI (SMPTE 259M-C, bitrates 270 Mbit/s)   720p/1080i do HD-SDI (SMPTE 292M, z szybkością bitu 1.485 Gbit/s lub   1.485/1.001 Gbit/s)   1080p do 3G-SDI (SMPTE 424M/425M-AB, z szybkością bitu 2.970 Gbit/s oraz   2.970/1.001 Gbit/s)

7.         Wbudowana równowaga kablowa, odzysk zegara i napęd.

Osiem.         Obsługuje rezolucje aż do 120+compacial 35120;1080/60Hz.

Dziewiątka.         Obsługuje sygnały wejściowe i wyjściowe do 300m dla sygnałów SD, 200m dla sygnałów HD i 100m dla sygnałów 3G.

Dziesiątka.   Obsługuje wejście napięcia 5-12V.

Pakiet 3.0

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

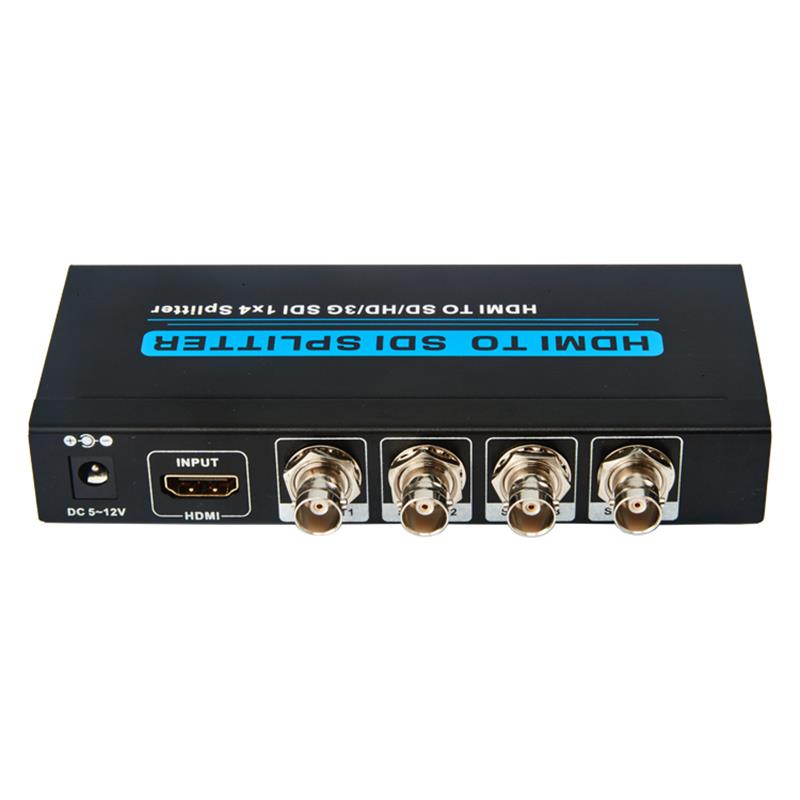

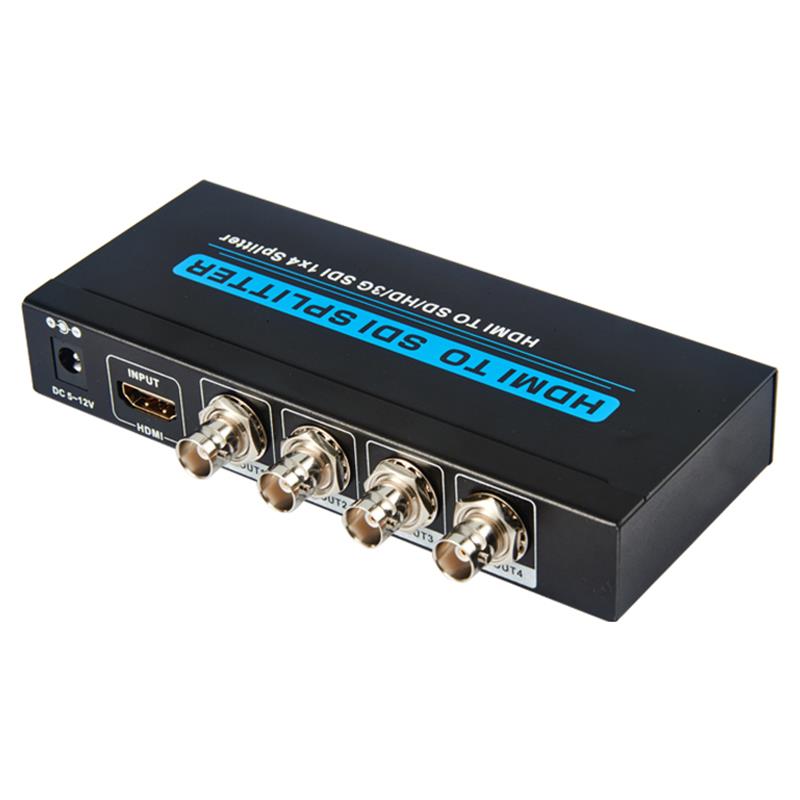

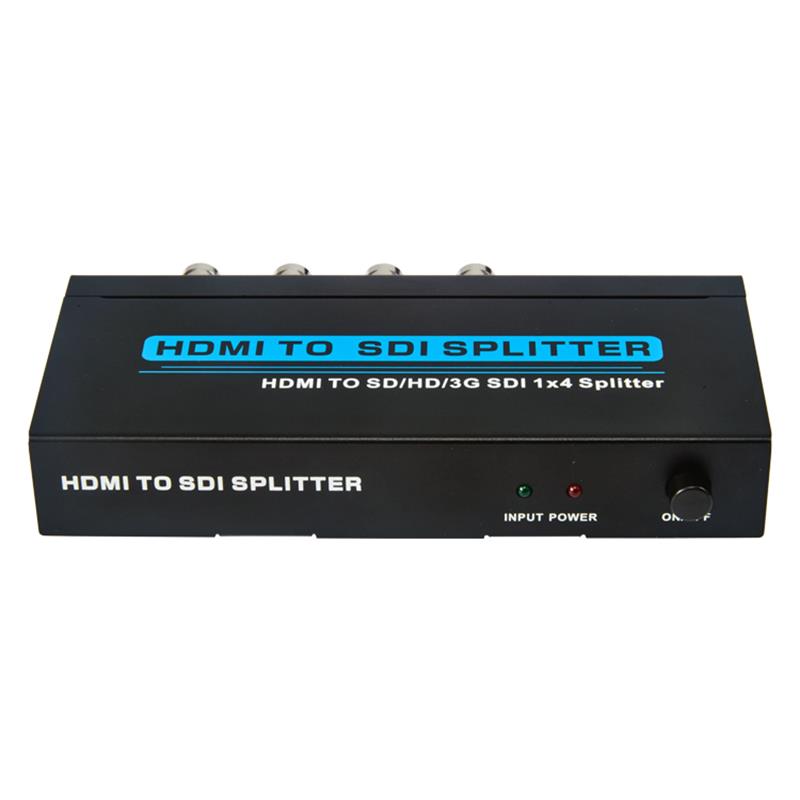

(1)HDMI TO 1x4 SDI Splitter ---------------------------------------------------------------------

(2)5V1A DC Power Supply adapter ---------------------------------------------------------------

(3)Operacja Manual ---------------------------------------------------------------------------

4.0 Specyfikacje

HDMI Version-----------------------------------------------------------------------------------------

HDCP wersja-------------------------------------------------------------------------------------------

Splitter Input Port---------------------------------------------------------------------------

Splitter Output Ports------------------------------4 x BNC żeńskie porty wyjściowe

SDI Transmission Rates--------------2.970 Gbit/s i 2.970/1.001 Gbit/s

W/Rezolucja Wyjściowa----480i, 5720p/50/59.94,60, 1080i/50/59.94/60

Power Supply--------------------------------------------------------------------------------------

ESD Protection Human Body Model------------------------------------------------------------------ -

    Pomiary 1777; 4kV (wyładowanie kontaktowe)

Wymiary (mm------------------------------------------- 150 (L) X 65(W) X 25 (H)

Waga-----------------------------------------------------------------------------------------------

Operująca Temperatura--------------------------0 compliance 176C ~ 40 complitus 176C / 32 complitues ~ 104 172compace;F

Temperatura magazynowa------------------------------20 niespotykane w pozycji 176C ~ 60 niespotykane w wymiarze 176C ----- ----------------------F ~ 140 176F

Względna Wilgotność---------------------------------------------------------------------------------

Power Consufiction (Max---------------------------------------------------------------------------------
