18470X-X   POJEMNIK LED SKŁADOWYCH

Rodzaj                                               184700-X                 184701-X               184702-X                   184703-X

Natężenie znamionowe                               120-27VAC 50/60Hz

Prąd znamionowy                                 0.05A (Max.)       0.06A (Max.)               0.07A (Max.)                       0.1A (Max.)

Moc znamionowa                                   3.5W (Max.)       4.0W (Max.)                   5.5W (Max.)                         7.0W (Max.)

Awaryjna moc wyjściowa               5W                     9W                         15W                           25W

Napięcie wyjściowe                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Prąd wyjściowy                               1A (Max.)

Prąd wyjściowy sterownika AC           5A   (Maks.)

Częstotliwość działania                     320kHz saloo88805f 880505KHz

Współczynnik mocy                                   Pomiar 88055;0.50

Akumulator                                           Ni-MH

Czas ładowania                               24 godziny

Czas rozładunku                               > 90 minuty

Ładowanie prądu                           0.08A                       0.11A                     0.19A                       0.23A

Czas życia                                         Pięć lat

Cykle ładowania                             > 500

Temperatura działania                 0-50 w przypadku niespójności 176C

Efektywność                                       80%

Nieprawidłowa ochrona

Nadładowanie, ograniczenie natężenia prądu, temperatura, obwód otwarty, zabezpieczenie obwodu krótkiego z automatycznym resetem

Drut                                               0.5-1.5mmo2788;

EMC/FCC/IC standard

PL 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC część 15, ICES-005

Standard bezpieczeństwa

PL 6147-1, EN 6147-2-7, UL924, CSA C.22.2 Nr.141

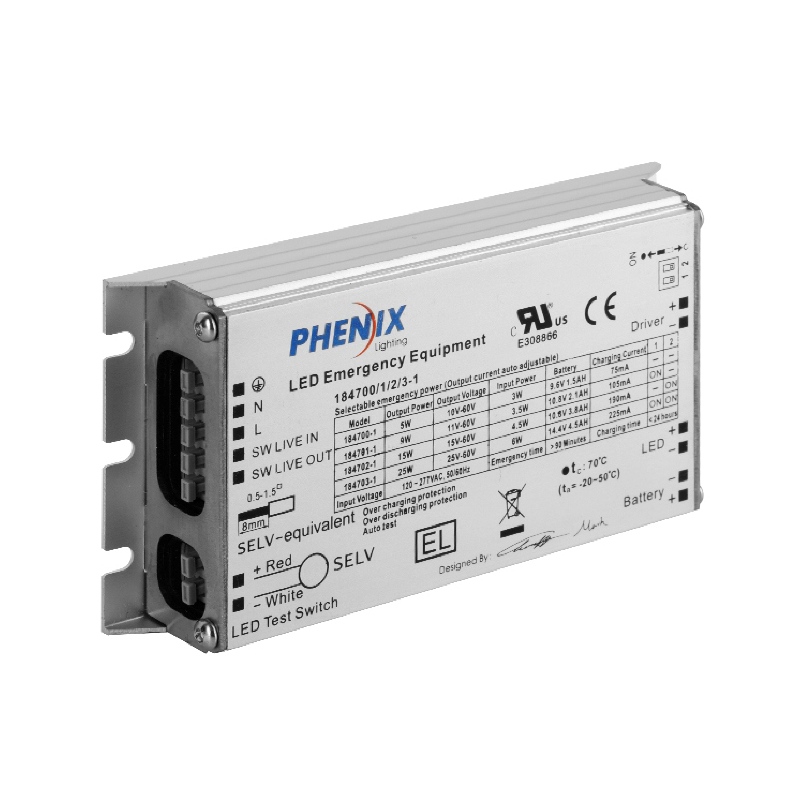

Mięso.moduł

18470X-1 mm [cal]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Montaż: 117 [4.61]

Mięso.Zestaw akumulatorowy     847X-1 mm [cal]

9.6V 1.5Ah: L126 [4.96] x W59 [2.32] x H17 [0.67]   Montaż: 115 [4.53]
10.8V 2.1ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Montaż: 165 [6.50]
10.8V 3.8Ah: L241 [9.49] x W56 [2.20] x H21 [0.83]   Montaż: 230 [9.06]
14.4V 4.5Ah: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Montaż: 216 [8.50]

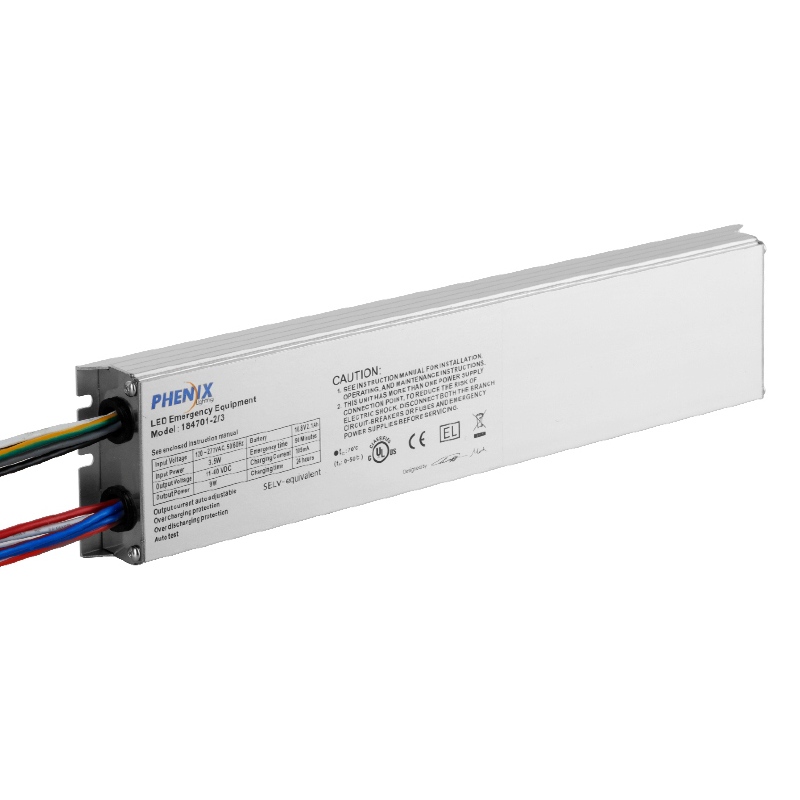

Mięso.18470X-2mm [cal]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montaż: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montaż: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montaż: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montaż: 351 [13.82]

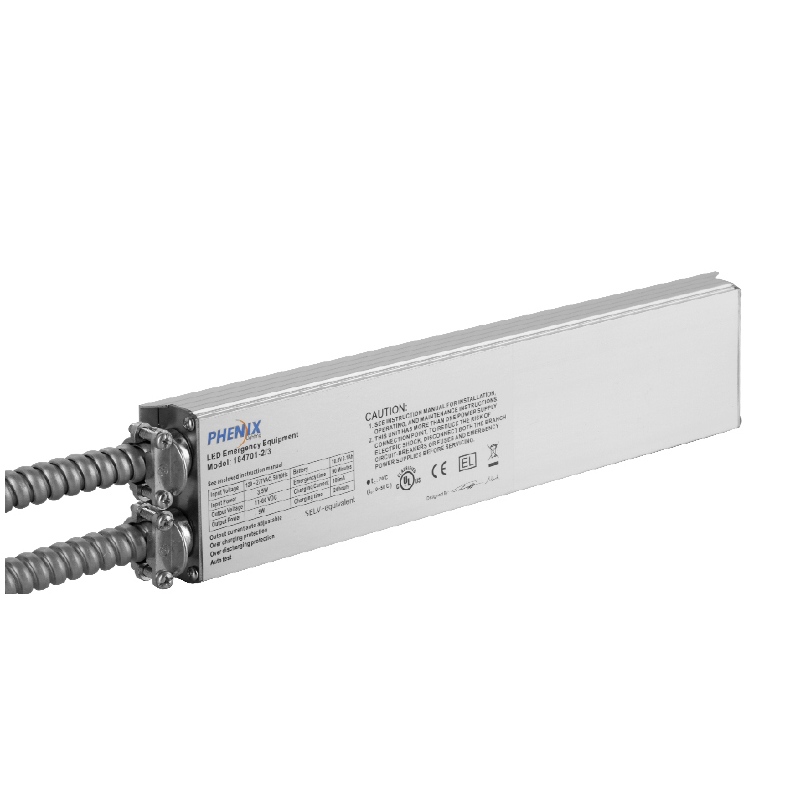

Mięso.18470X-3 mm [cal]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montaż: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montaż: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montaż: 364 [14.33]
184703-3: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montaż: 351 [13.82]
