PCB   Laserowa maszyna do cięcia UV

(JG16 / JG16C / JG18 / JG15A)

STOSOWANIE

Maszyna służy do cięcia, otwierania okna i wykrywania CVL / FPC / RF i cienkiej płyty wielowarstwowej, a także cięcia różnych podłoży, takich jak ceramika, krzem itp.

CHARAKTERYSTYKA

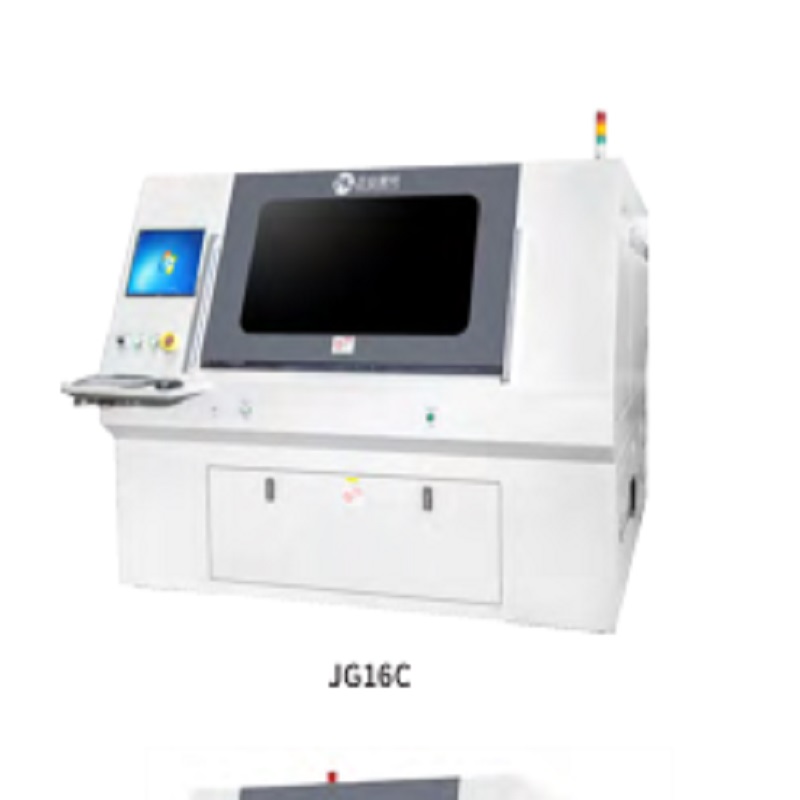

JG16 / JG16C

1. Dwie tabele do pracy cyklicznej jedna po drugiej, bez czasu przygotowania, wysoka wydajność przetwarzania

2) Funkcja podglądu przed przetwarzaniem, aby uniknąć uszkodzenia próbki

3) Funkcja znakowania kodem kreskowym

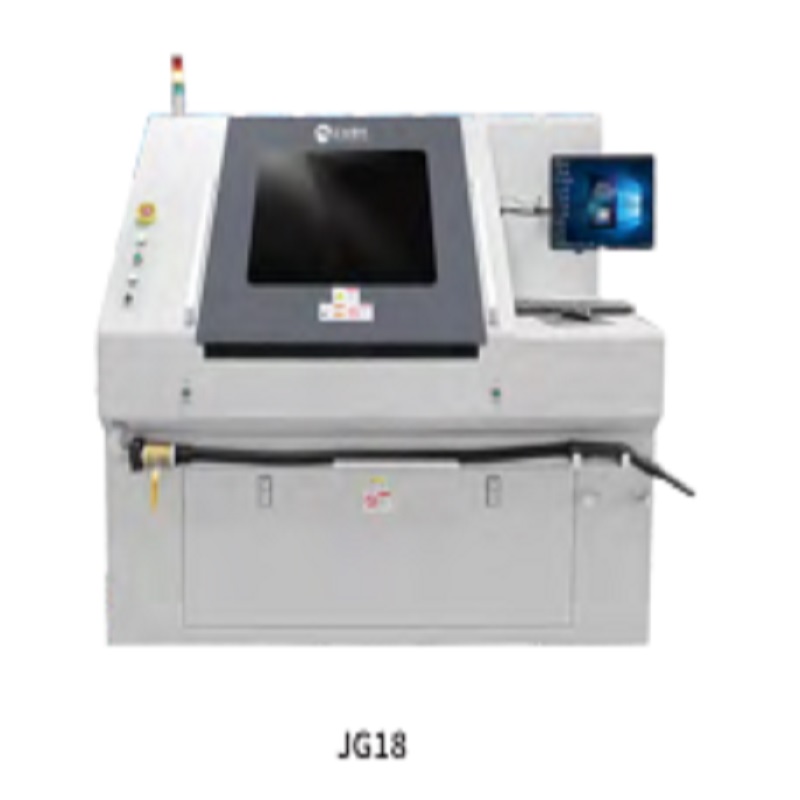

JG18

1. Największy stół do wycinarki laserowej w branży PCB

2. Funkcja podglądu przed przetwarzaniem, aby uniknąć uszkodzenia próbki

3)   Funkcja znakowania kodem kreskowym

PARAMETR TECHNICZNY

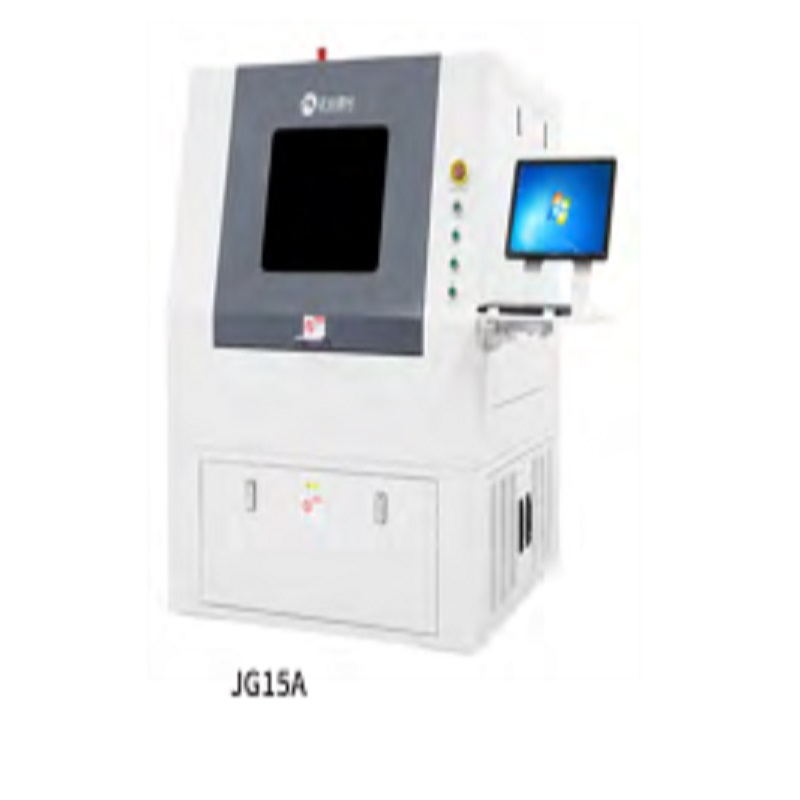

Pozycja                               JG16                       JG16C                         JG18                     JG15A

Długość fali                                                                 355nm

Moc lasera                                             Standardowo 10 W, opcjonalnie 15 W.

Częstotliwość lasera                                                     30-120 kHz

Maksymalny

Rozmiar przetwarzania         500 × 400 mm               650 x 550 mm             720 x 540 mm         520 × 420 mm

                              Podwójna platforma         Podwójna platforma

Maksymalny

Prędkość robocza                                           800 mm / s                                                 500 mm / s

Pozycjonowanie

Dokładność tabeli                                         ± 3 μm                                                       ± 4 μm

Powtórz pozycjonowanie

Dokładność tabeli                                         ± 1 μm                                                       ± 2 μm

Całkowita dokładność

ZHENGYE Warunki                                                 ± 20 μm

Jasne plamy                                                                 20 ± 5 μm

Zakres skanowania                                     45 mm × 45 mm                                           40 mm × 40 mm

Format pliku                                                 * .gbr & * .dxf & *.kłaść

Energia elektryczna                                                                                                   AC 220 V / 1,5 kW

Dostawa                                     AC220V / 2kW; AC380V / 5,5kW                             AC380V / 1,5kW

Wymiary

(Dł. X szer. X wys.) (Mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Waga                           2400 kg                 3600 kg                         2500 kg                 1500 kg

Temperatura otoczenia                                       2) ° C ± 2) ° C

Wilgotność środowiska                                   ≤60% RH, bez kondensacji

Amplituda gruntu                                                     ≦ 5μm

Nacisk na podłoże                                                     1000 kgf / m2
