PCB Hole Checker (JK5200 / JK8000)

Data wydania:2019-08-24 13:59

Pięć zalet produktów

  • Precyzja: przyjęcie precyzyjnego systemu skanowania CIS, automatycznego pozycjonowania, przetwarzania obrazu i technologii wykrywania.
  • Wydajność: Po wyposażeniu w wielokanałowe urządzenie sortujące i małe części płytowe obsługiwane jest jednoczesne wykrywanie wielokanałowe.
  • Standardowa maszyna może jednocześnie wykryć obie płytki: 3 i 6 kanałów można dostosować w tym samym czasie.
  • Charakterystyka: Dzięki funkcji konserwacji sieci może używać kilku terminali do synchronicznego przeglądania informacji o usterce karty NG i do szybkiego przeglądu karty NG.
  • Charakterystyka: Dzięki funkcji konserwacji sieci może używać kilku terminali do synchronicznego przeglądania informacji o usterce karty NG i do szybkiego przeglądu karty NG.

Szczegóły Produktu

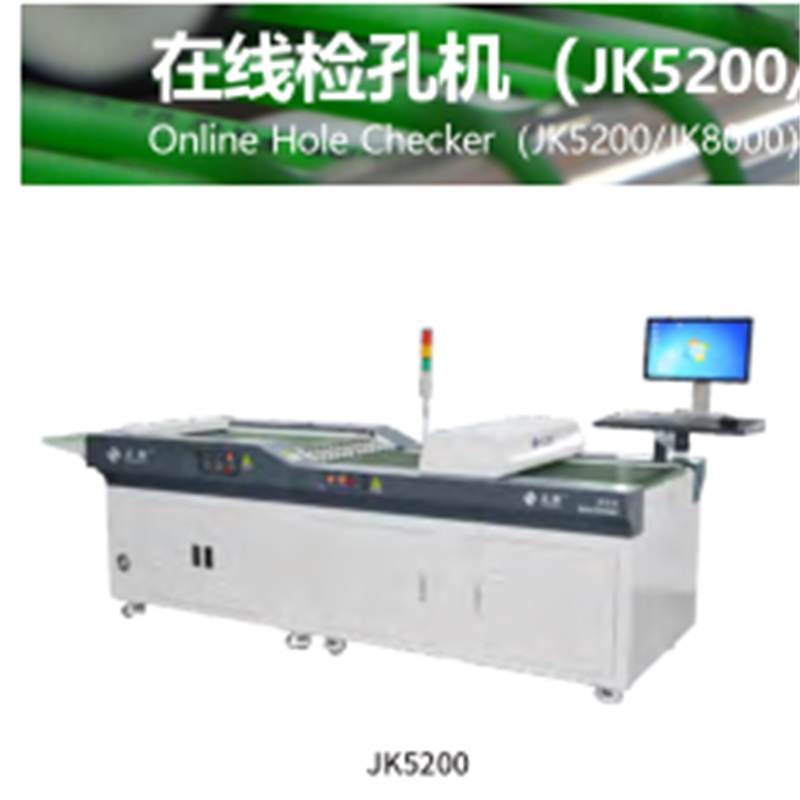

PCB   Online Hole Checker (JK5200 / JK8000)



STOSOWANIE

Maszyna do sprawdzania otworów służy głównie do kontroli jakości wiercenia i analizy płyty do wiercenia PCB i płyty z produktem gotowym.

Defekty takie jak brak otworów (nieszczelne wiertło i otwory zaślepiające), wielopunktowe, zadziory wewnętrzne, duże otwory, małe otwory, długość, szerokość, kąt i inne nieregularne otwory w płycie do wiercenia PCB i gotowej płycie są wykrywane automatycznie, a sprzęt do klasyfikacji NG / OK jest określany automatycznie.

CHARAKTERYSTYKA

1. Precyzja: przyjęcie precyzyjnego systemu skanowania CIS, automatycznego pozycjonowania, przetwarzania obrazu i technologii wykrywania.

2) Wydajność: Po wyposażeniu w wielokanałowe urządzenie sortujące i małe części płytowe obsługiwane jest jednoczesne wykrywanie wielokanałowe; standardowa maszyna może jednocześnie wykryć obie płytki: 3 i 6 kanałów można dostosować w tym samym czasie.

3) Charakterystyka: Dzięki funkcji konserwacji sieci może używać kilku terminali do synchronicznego przeglądania informacji o usterce karty NG i do szybkiego przeglądu karty NG.



PARAMETR TECHNICZNY

POZYCJA                                                 JK5200                                                         JK8000

Ciemny   Długość                 Maszyna skanująca + urządzenie sortujące: 3510 mm               Maszyna skanująca: 1550 mm

                                        Brak maszyny sortującej: 1530 mm

Szerokość                                               1160 mm                                                         1280 mm

Wysokość                                               1050 mm                                                         1520 mm

CIS                                                                             Skontaktuj się z czujnikiem obrazu

Światło                                                                       Źródło światła Bar Red LED

Maksymalny   Stosunek średnicy                                                         25: 1

Mierzalna grubość                     0,3 mm ~ 10,0 mm, płytki o grubości mniejszej niż 0,3 mm należy przedłożyć do próbki

                                                      potwierdzenie.

Rozmiar płyty                                   Szerokość: 80 ~ 650 mm                                             Szerokość: 80 ~ 800 mm

          Długość: 100 ~ 650 mm                                           Długość: 100 ~ 800 mm

Zakres wielkości porów                                                         Φ 0,10 mm ~ Φ 10mm

Min. Marża w wysokości

Dziurkowanie                                                                     0,1 mm

Maksymalna liczba

Otwory w badanej płytce           500 000 (okrągły otwór)                                           800 000 (okrągły otwór)

Pomiar prędkości                           (Dostępne były cztery koła zębate części skanującej zmierzoną prędkość): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. Płyta wiertnicza osiąga prędkość do 6,5 m / min.

Powtórz precyzję                                                                   ± 30 μm

(Okrągła dziura)

Powtórz precyzję                                           Szczeliny: ± 75 μm; Nieregularne otwory: 150 μm

(otwór niekołowy)

Dokładność przysłony                                                 ± 20 μm (apertura ≤ 1 mm)

  (Okrągła dziura)                                                         ± 30 μm (4 mm > otwór > 1mm)

                                                                              ± 40 μm (otwór ure 4 mm)

Treść wykrywania                   Brakujący otwór (nieszczelne otwory, otwory zaślepiające), otwory (wielokrotne wiercenie, przecinanie), ciało obce

                                                        wewnątrz otworów duże otwory, małe otwory; długość, szerokość, zadzior otworu typu „jeden” i

                                                        inne wady nieregularnych otworów, długości, szerokości i rozmiaru płyty itp.

Numer linii kontrolnej                       Maszyna standardowa: pojedyncza linia, 2 linie; (powyżej 3 linii, proszę pytać osobno)

Komputer                                                   Komputer przemysłowy z mózgiem elektrycznym, procesor: seria i5;

              Pamięć: 8G; Dysk twardy: 1T; System operacyjny: Windows7 × 64

Moc                                                         Moc urządzenia skanującego i sortującego: 2kW;

      Brak urządzenia sortującego: 12 kW

Środowisko działania                                           Temperatura: 20 ° C -40 ° C

                                                                              Wilgotność: 40 % -70%

            W środowisku nie ma kwaśnego gazu zasadowego.

      Wymagania dotyczące płyty produkcyjnej: suche, bez kwasów / zasadowe

      płyn (aby zapobiec korozji sprzętu)

        Urządzenie wymaga połączenia internetowego do zdalnego   diagnoza.

Wymagania dotyczące testowanej deski: stopień wypaczenia testowanej deski nie może przekraczać 0,75% linii przekątnej IPC. Po umyciu pod wysokim ciśnieniem i wysuszeniu, wyniki testu zostaną zmienione, jeśli powierzchnia płyty nie będzie czysta.
