System testowania wiroprądowego on-line dla drutu ze stali sprężynowej ECH7002

Data wydania:2019-08-27 17:18

Pięć zalet produktów

  • Dostosuj parametry techniczne i standardowe próbki wykrywacza wad zgodnie z wymogami testowymi.
  • Wyreguluj pozycję sondy i sondy zgodnie ze specyfikacją przedmiotu.
  • System wykrywania wad wykrywa obrabiany przedmiot, alarmy i znaki.
  • Drut ze stali sprężynowej można naprawić przez wyłączenie podczas procesu.
  • Rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania wad.

Szczegóły Produktu

System testowania wiroprądowego on-line dla drutu ze stali sprężynowej ECH7002


Przegląd projektu

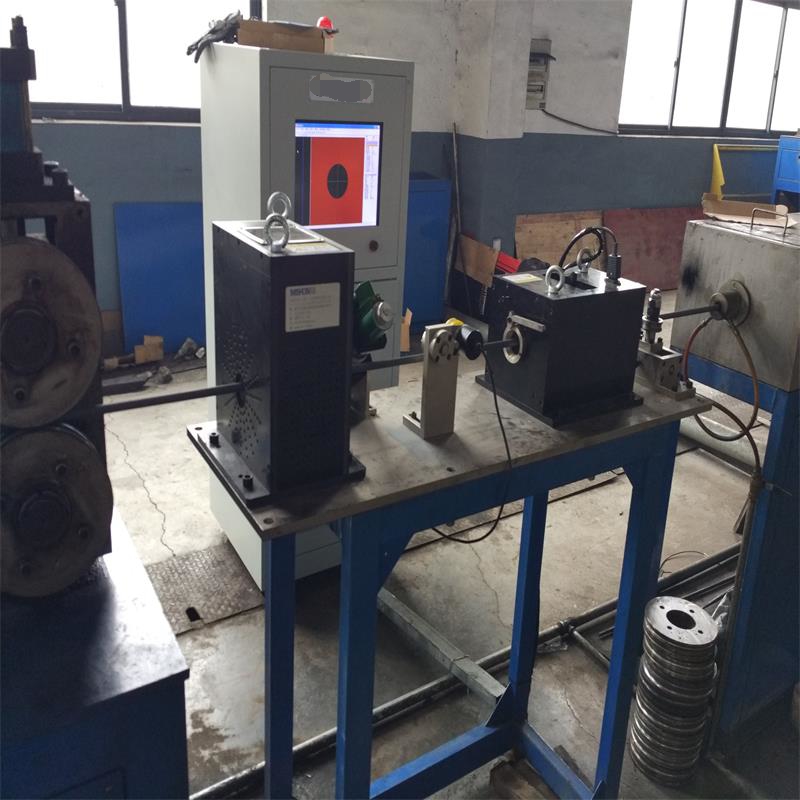

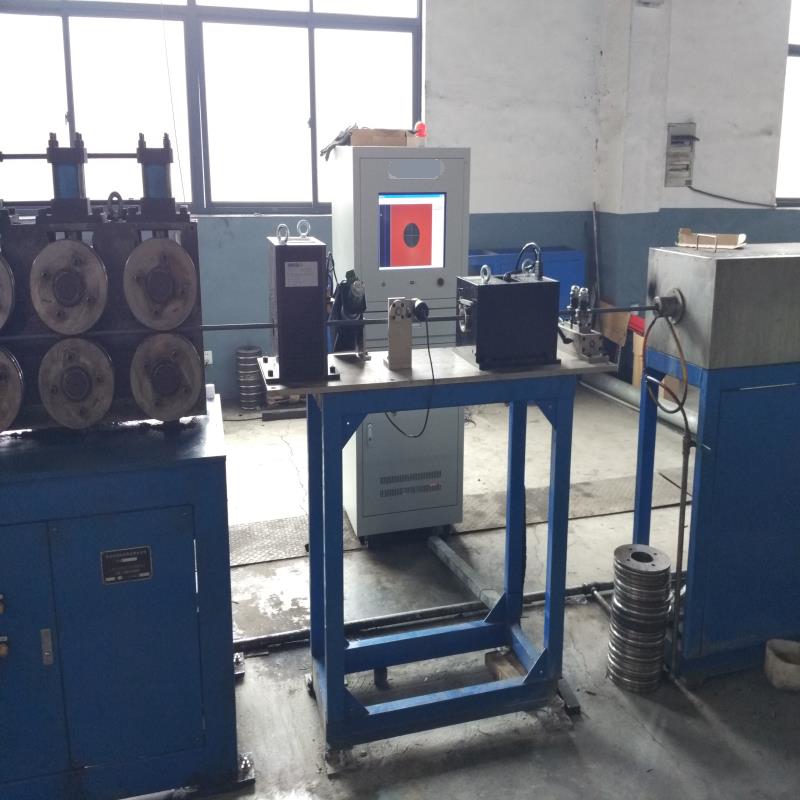

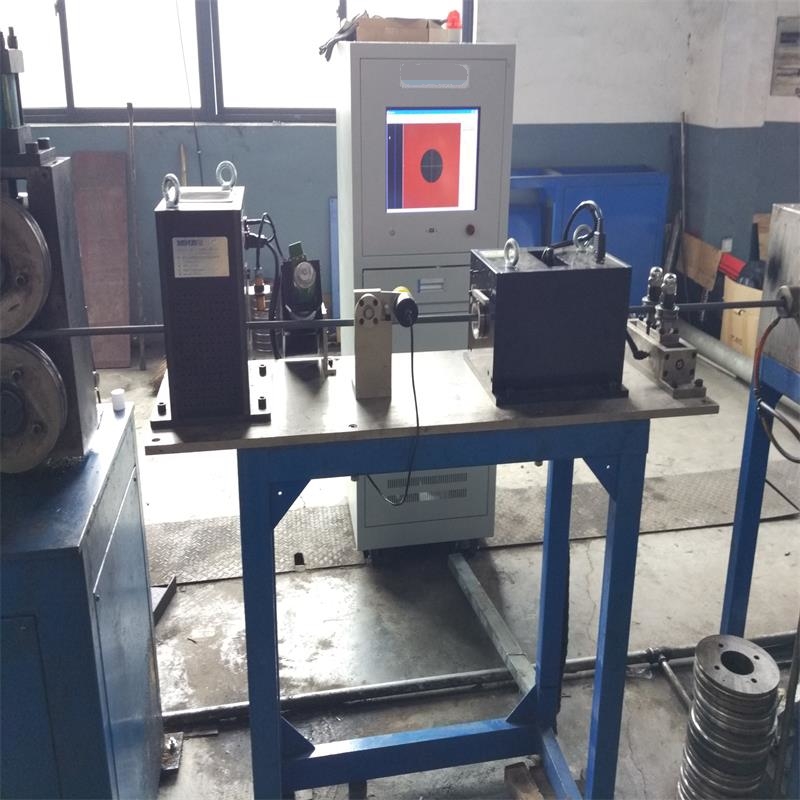

Klienci produkują drut ze stali sprężynowej.   System automatycznego wykrywania wad wirtualnych on-line jest zainstalowany na   maszyna do rysowania.


Wykrywanie informacji o przedmiocie obrabianym

Nazwa obiektów wykrywania                                 Drut ze stali sprężynowej

Materiał                                                       Materiały metalowe, takie jak materiały ferromagnetyczne

Specyfikacja wymiaru                                     Φ2-40mm (dwa zestawy sondy / tulei prowadzącej są dostosowane w tym zakresie)

Szerokość spoiny                                                 /

Długość                                                         Materiał dysku

Stopień gięcia                                           1,5 mm / m (stacji detekcji)

Chropowatość                                                   Okrągła powierzchnia (sfazowany koniec bez wypukłego zadzioru) ≦ 3.2, nr   skala tlenkowa.

Twardość                                                     Trudniej

Szybkość wykrywania                                           Zalecana prędkość ≦ 100 m / min   Nastawny

                                                                    (Prędkość wykrywania instrumentu: 0,52–750 m / min)

Temperatura detekcji części                           ≦ 80 ° C


Wymóg wykrywania i   Standard dokładności

                                                                Wykonawczy standard wykrywania

Liczba standardowych                                         Nazwa standardu                                                               Stopień

GB / T   11260-2008             Metoda wykrywania prądów wirowych   do okrągłej stali (typ przelotowy)                             Klasa 2

GB / T 14480-2015             Instrument do badań nieniszczących       Wir   obecny   Testowanie   Sprzęt                         /


Parametr techniczny systemu

Nazwa systemu: System testowania wiroprądowego on-line drutu ze stali sprężynowej

Typ: ECH7002

Metoda wykrywania:   Wykrywanie typu dwukanałowego

Tryb sterowania: automatyczny + ręczny

Przyrząd i sonda: przyrząd wiroprądowy; Dwukanałowy wykrywacz defektoskopów i sonda o wysokiej inteligencji

Platforma detekcji: niezależnie opracowana platforma detekcji rdzenia

Krótkie wprowadzenie do operacji wykrywania:

Dostosuj parametry techniczne i standardowe próbki wykrywacza wad zgodnie z wymogami testowymi;

Wyreguluj pozycję sondy i sondy zgodnie ze specyfikacją przedmiotu;

System wykrywania wad wykrywa obrabiany przedmiot, alarmy i znaki;

Drut ze stali sprężynowej można naprawić przez wyłączenie podczas procesu;

Rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania defektów;

Automatycznie twórz raport z wykrywania wad.


Ważne parametry systemu

Nazwa                                                 Parametr techniczny                                               Uwagi

End Blind Area                                             ≦ 500m                                                 W zależności od prędkości testu

Stabilność                                               Po 16 godzinach ≦ 2dB                                               Próbka

Dokładność drukowania strumieniowego                               ± 50 mm                                                         Próbka

Współczynnik osądu                               0%                                                             Próbka

Współczynnik błędnego zgłaszania                                           ≦ 2%                                                           Próbka

Test prędkości                                     Zalecana prędkość ≦ 100 m / min                       Próbka

                                        Nastawny   (Prędkość wykrywania instrumentu: 0,52–750 m / min)


Zasada e z poprzez   Ty pe Testowanie prądów wirowych

Wykrywanie prądów wirowych ma na celu ustanowienie przemiennego pola magnetycznego poprzez zbliżenie przewodu do cewki za pomocą prądu przemiennego (zwanego sondą). Zmienne pole magnetyczne przechodzi przez przewodnik i wytwarza z nim indukcję elektromagnetyczną oraz ustala prąd wirowy w przewodniku. Prąd wirowy w przewodniku wytworzy również własne pole magnetyczne. Wpływ pola magnetycznego wiroprądowego zmieni również siłę pierwotnego pola magnetycznego, co doprowadzi do zmiany napięcia i impedancji cewki. Dlatego, gdy pojawią się defekty na powierzchni przewodnika lub w pobliżu lub zmierzony materiał metalowy ulegnie zmianie, wpłynie to na wytrzymałość i rozkład prądu wirowego, a zmiana prądu wirowego spowoduje zmianę napięcia i impedancji cewki wykrywającej. Zgodnie z tą zmianą może być znane istnienie defektów w przewodniku i działanie materiału metalowego.


Ogólny opis systemu

System online obejmuje inteligentny cyfrowy dwukanałowy defektoskop, niestandardową platformę wykrywania (w tym nasycenia magnetycznego i urządzeń do rozmagnesowywania), urządzenie do wykrywania typu, sonda, system alarmowy, system znakowania, dostosowane oryginalne oprogramowanie do wykrywania i moduł automatyzacji.


Przepływ pracy systemu

Ten projekt dostosowuje parametry techniczne wykrywacza wad zgodnie z wymaganiami testowymi, testowanie próbki standardowej → obrabiany przedmiot wchodzi równomiernie przez przedni i tylny mechanizm zaciskowy → sonda detekcyjna   automatyczne wykrywanie → wykrywanie zakończone →   automatyczny alarm   i zaznaczyć wykrycie, gdy system wykryje defekt obrabianego przedmiotu → sygnał wyjściowy   wyłączenia i rozdrabniania organizacji produkcyjnej podczas procesu testowania → rejestracja, przechowywanie i analiza danych są przeprowadzane przez hosta wykrywania wad   i inne prace. Możliwe jest wykrycie 100% zasięgu. I może automatycznie wygenerować   wykrycie   zgłoś wykrycie na służbie   sytuacja: wykrycie   partia, ilość, dobry wskaźnik produktu / odpadów itp.
