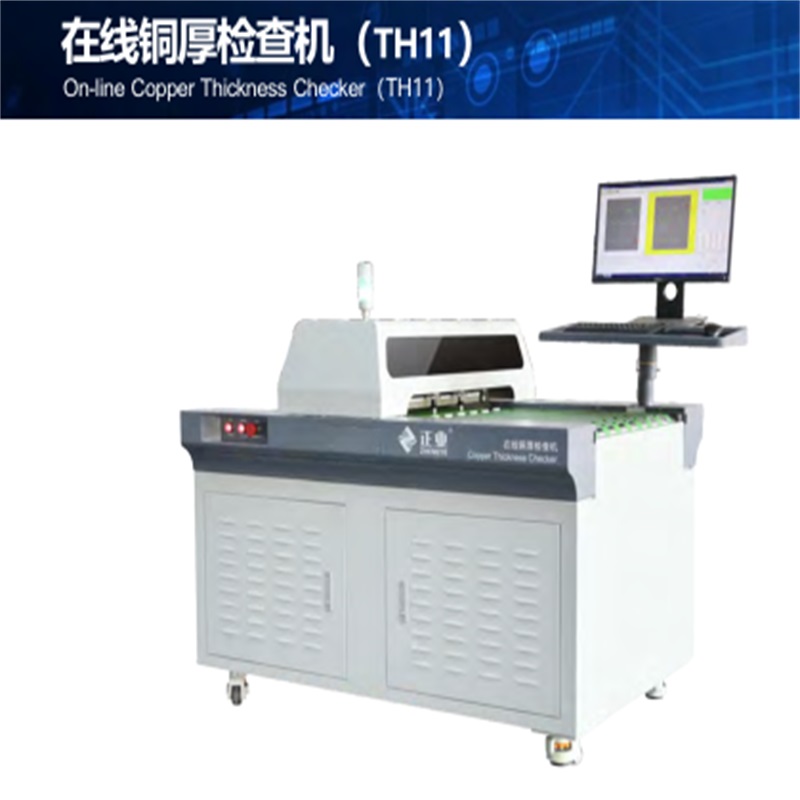

PCB   On-line kontroler grubości miedzi (TH11)

STOSOWANIE

Internetowa maszyna do kontroli grubości miedzi nadaje się do pomiaru grubości miedzi na powierzchni twardej płyty, jednowarstwowej i wielowarstwowej płytki drukowanej.

CHARAKTERYSTYKA

1. Podłącz linię produkcyjną: monitoruj dokowanie MES online i zapobiegaj produkcji wadliwych produktów;

2) Dokładne dane: popraw wydajność testu i zmniejsz liczbę rejestrowanych ludzi i błędów testowych;

3) Oryginalna metoda pozycjonowania: opatentowana konstrukcja, pomiar dwustronny;

4 Stabilna wydajność: wyposażona w host Fischer PC2 i miedzianą sondę ERCU N;

5 Grubość płytki testowej: 0,050-12 mm, szeroki zakres grubości odpowiedniej płytki;

6. Automatyzacja: może obsługiwać trzy automatyczne systemy załadunku i rozładunku, aby obniżyć koszty i poprawić wydajność;

7 Punkty testowe łatwo potwierdza plik wejściowy (dostępny typ pliku: Gerber lub DRL).

PARAMETR TECHNICZNY

POZYCJA                                                                       SPECYFIKACJE

Powierzchnia płytki pomiarowej                                   200 mm × 220 mm - 650 mm × 620 mm

Grubość płytki testowej                                                   0,05 mm-12 mm

Zakres pomiaru grubości miedzi                                       0,1–120 μm

Rozmiar mierzonego obszaru pomiaru grubości                               > 10 mm x 15 mm

Dokładność testowania                                                               ± 5%

Kontroler testu grubości miedzi                       FISHER (MMS PC2 BU)

Sonda do pomiaru grubości miedzi                             FISHER (SONDA ERCU N)

Wydajność testu                                           6 punktów: 6-9 S / szt., 18 punktów: 10-13 S / szt

Dokładność pozycjonowania punktu testowego                                         ± 3 mm

Punkt pomiarowy                                         1. plik wejściowy (typ Dir) i znajdź punkty testowe

2) plik wejściowy (wpisz Gerber) i znajdź punkty testowe

3) Średnia z 5 punktów testowych lub 9 punktów testowych, które

można ustawić za pomocą oprogramowania

Prędkość platformy                                                       6m / min, 12m / min

Statystyka danych                                                                     tak

Funkcja płyty zbierającej                                                   Opcjonalny

Temperatura środowiska pracy                                     22 ± 3) ° C

Wymaganie mocy                                                   AC 220 V 50 Hz

Dopływ powietrza                                                                   0,6-0,8 MPa

Moc                                                                             2kW

Waga                                                                           500 kg

Wygląd Wymiary (dł. X szer. X wys.)                 1536 × 1245 × 1420 mm (platforma 900 mm)
