PCB   Współrzędnościowa maszyna pomiarowa

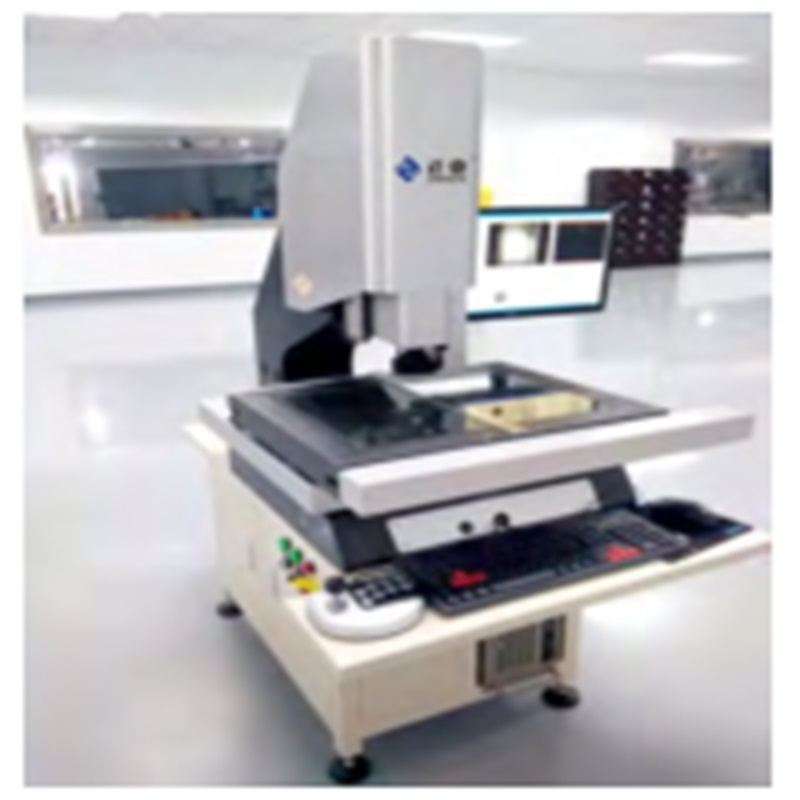

Automatyczny / ręczny przyrząd pomiarowy typu wideo

EC11-4030 / 5040

STOSOWANIE

Pomiary dwuwymiarowe obejmują: punkty, linie, okręgi, prostokąty, kąt, kontur, kształt, kształt powierzchni i inne elementy geometryczne. Trójwymiarowa sonda pomiarowa jest opcjonalna.

PARAMETR TECHNICZNY

POZYCJA                                           6050A                     8060A                   120100A               220180A

Skok X.Y.Z.   (mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

Rozmiar ładowarki (mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

Maksymalne obciążenie                                                                       30 kg

Materiały podstawowe                                                 00 Ciemnozielony granit klasy Jinan

Ogniskowa obiektywu                                                           90mm

Obiektyw Obiektyw                                                                   0,7 ~ 5X

Razem maks   Powiększenie                                                       25 ~ 180

Rozwiązanie kratowe                                                               ≦ 0,001 mm

Dokładność liniowa                             E2 ≦ ± (2,5 + L / 200) μm                                   E2 ≦ ± (3 + L / 150) μm

Powtórz dokładność                                                               ≦ ± 3 μm

Total Machine                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

Rozmiar (L × W × H) (mm)

Total Machine   Waga             1800 kg                   2000 kg                 3800 kg                 7500 kg

Oprogramowanie pomiarowe                                     ASIDA MEASURE VMA 3.00.01

Format wyjściowy danych               DXF, WORD, EXCEL itp .; można dostosować format wyjściowy

OS                                                                                 System Windows 7

Wymagania dotyczące komputera                                                             IPC-610H

Moc                                                                       220 V / 50 Hz / 10 A.

Środowisko pracy                   Temperatura: 20 ° C ± 3 ° C ; Zmiana temperatury: < 2) ° C / godz;

                                          Wilgotność: 30 ~ 80%; Wibracja < 0,002 g < 15 Hz.

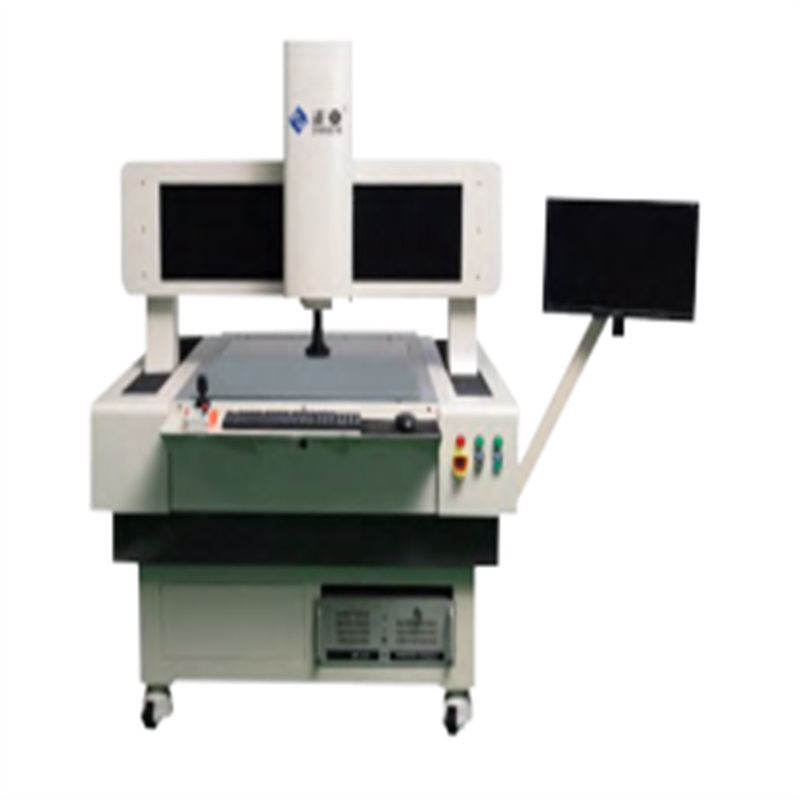

Uwaga                               1.   Longmen Przyrząd do pomiaru wideo jest przeznaczony do pomiaru dużych rozmiarów, jego maksymalnego pomiaru

                                                Zakres może osiągnąć 2500 × 2000 mm, może dostosowywać różne typy do praktycznych potrzeb pomiarowych.

2. Potrafi dostosować mikroskop narzędziowy wieloplatformowy wyposażony w soczewkę metalograficzną NIKON, OLYMPUS.
