aisi H13 Stalowa stalnarzędziowa

aisi H13 Stal jest 5% cr ultra-high sitenarzędzie ze stopem stali o wyższej zawartości molibdenu i wanadu. Molybdenum zapewnia doskonałą wytrzymałość i wysoką stwardnienie; Wanad powoduje wyższy stopień dyspersji twardych węglików wanadowych, co powoduje wyższą odpornośćna zużycie. Stalnarzędziowa jest wtórną stalą hartowania. Ma dobrą odpornośćna temperaturę, dobrą odpornośćna zmęczenie termiczne i doskonałą odpornośćna pękanie ciepła oraz utrzymuje wysoką twardość i wytrzymałość w podwyższonych temperaturach. Jest to głębokie stwardnienie i ma bardzo wysoką wytrzymałość, która umożliwia utwardzenie dużych sekcji przez chłodzenie powietrza.

hotnarzędzia robocze wykonane z materiału H13 można bezpiecznie schłodzić w gorącym użyciu pracy, w której

101; Poświęcenie wstrząsu termicznegonie stanowi problemu. Jego odpornośćna zmęczenie termiczne, erozję i zużycie sprawia, że ​​jest to wybrany materiał do odlewów aluminium i magnezu, a także wiele innych zastosowań roboczychna gorąco. Jednak metal H13 podlega kruchości wodorowej i może być azotowany w celu dodatkowego odpornościna zużycie.&#

Poniższe arkusze danych podsumowują właściwości stali H13, takie jak skład chemiczny, fizyczny i

 chemikalna skład

note: limit manganu wynosi ≤ 1,0 % dla H13 Resulfurized.

physical Właściwości

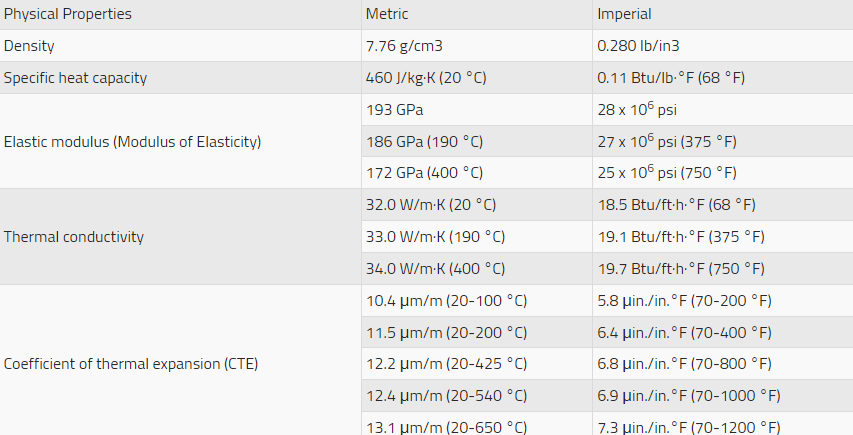

h13 materialne właściwości fizyczne takie same właściwości fizyczne Jako gęstość, właściwości cieplne i właściwości termiczne, moduł sprężysty podano w poniższej tabeli.

2 godziny we wskazanej temperaturze.

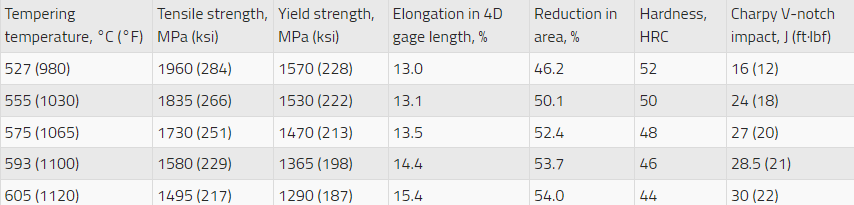

-longitudinal krótkie właściwościna rozciąganie H13 stalinarzędziowej H13 bar

oil wygaszony z 1010 ° C (1850 ° F) i podwojony hartowany do wskazanej twardości.+
