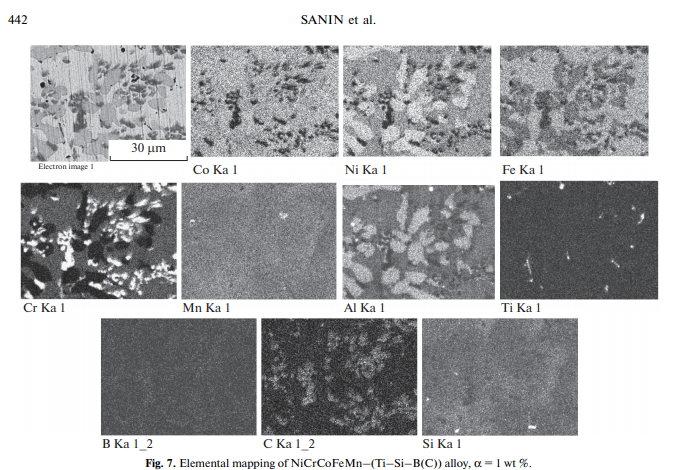

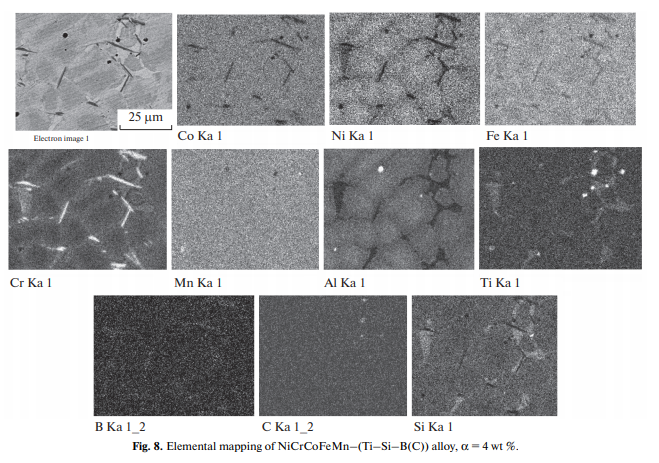

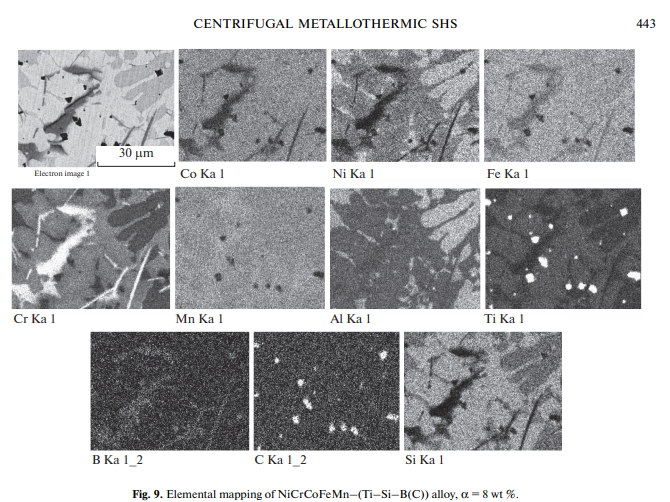

Ich kombinacja, lokalizacja i morfologia zależą od ilości dodatku Ti compad 822111Si compad8221;B (C).W przypadku niskiego stężenia addytywnego (rys. 7) obserwuje się równoosione wytrącenia fazy wzbogacone chromem i krzemem oraz drobnoustrojami pojedynczych cząstek węglika tytanu.Boron jest postrzegany jako równomierny do całej masy.Dlaα =4 wt% (Rys. 8), morfologia opadów w fazie wzbogaconej chromem i krzemem z równoosionych do platpodobnych.Podany Al-powstają wzbogacone wtrącenia.Najwyraźniej jest to konsekwencją faktu, że wprowadzone komponenty (Ti, B, Si) częściowo biorą udział w reakcji redukcji.W rezultacie część Al, która nie uczestniczy w procesie redukcji, trafia do produktów docelowych, tworząc strefy zwiększonego stężenia Al, co zbiega się ze zwiększonym stężeniem Ni.Dalsze zwiększenie liczbyα[Ti casuav821;Si communication8221;B(С)] zmienia strukturę (rys. 9).Uważa się, że konstrukcja zawiera osady z boru (Cr compac82111; Bx), karbidu (Ti compac821;Cx) i krzemionki (Ti (Cr) – 821116).

Tak więc analiza mikrostrukturalna pokazuje, że dodane składniki Ti, Si i B są głównie skoncentrowane w chromie-wzbogaconych regionów.Fe, Ni, Co i Mn tworzą matrycę.Obserwowana struktura HEA może mieć praktyczne znaczenie.

WNIOSKI

Cast Co Casabla821;Cr Casablance 82111; Fe Casabla82111; Ni communicationale 82111; Mn high-stopy entropii wzmocnione borydem krzemowym zostały po raz pierwszy przygotowane za pomocą wirówkowych SHS z kompozycji metalomicznych zawierających złożony modyfikator Ti Sa2821;Si Sa 82211B (C).Skład stopów NiCrCoFeMn communitet 8211;(Ti compac82111; Si Casano8211B (C)) zawiera wszystkie elementy docelowe równomiernie rozmieszczone na większości wlewu.Zwiększenie zawartości dodatku prowadzi do wytrącenia cząsteczek węglika tytanu i boridów w matrycy opartej na HEA.Morfologia i stężenie takich opadów zależą od ilości dodatku.

NiCrCoFeMn nieopodal 822111; Stopy AlX, whereX różni się od 0.2 do 1, są badane.Stopy syntetyczne z wysokim stężeniem Al (X)>0.6) są reprezentowane przez hierarchię.Ustalono, że struktura kompozytowa zawiera NiAl jako podstawę i nanoosady rozpraszające~100 nm) roztworu stałego opartego na Cr i Fe.

Dane eksperymentalne pozwalają nam wyciągnąć wniosek, że badane ZDROWE i proponowana metoda ich przygotowania wydają się obiecujące.Metoda przygotowywania materiałów kompozytowych z określoną konstrukcją może być łatwo zaproponowana jako metoda produkcji nowych HEA o podwyższonych wła ściwościach użytkowych.
